一(yi)、概述

油田的(de)采油廠和聯合站均(jun)屬(shu)于易(yi)燃(ran)、易(yi)爆場(chang)所，按國家標(biao)準和行業(ye)規范(fan)，必須采取(qu)防(fang)火、防(fang)爆等(deng)措施，特(te)別要高度重視和預防(fang)由(you)于雷擊引起(qi)的(de)爆炸、火災等(deng)災害(hai)性事故和雷電(dian)電(dian)磁(ci)脈(mo)沖(chong)對于網絡終端、自控系統(tong)等(deng)弱電(dian)設備造成的(de)損(sun)毀。

根據(ju)中國氣象局第(di)24號令(ling)《防雷減災(zai)管理(li)辦法(fa)》第(di)十九條“投入使用后的防雷裝(zhuang)置(zhi)實行(xing)定期(qi)檢測制(zhi)度。防雷裝(zhuang)置(zhi)應(ying)當(dang)每年檢測一次(ci)，對爆炸和火(huo)災危險環境場(chang)所的防雷裝(zhuang)置(zhi)應(ying)當(dang)每半年檢測一次(ci)”的要(yao)求，我們(men)對XX油(you)田的1個采油(you)廠和(he)2個聯(lian)合站(zhan)的防雷設備進行(xing)了(le)檢測，并該(gai)油(you)田的防雷狀況進行(xing)了(le)現場調研，發現了(le)很多防雷隱(yin)患。

二、現狀(zhuang)

油田的(de)三處站點均(jun)地(di)(di)處地(di)(di)勢平(ping)坦地(di)(di)帶(dai)，四周(zhou)均(jun)無(wu)高大建筑(zhu)物。根據(ju)當地(di)(di)多年(nian)衛星云圖及氣象(xiang)資料分(fen)析(xi)，雷雨(yu)多為由西(xi)至東走向，年(nian)平(ping)均(jun)雷暴(bao)日為31.9天，屬于多雷區。整個(ge)油田的(de)三個(ge)站點接地(di)(di)網的(de)接地(di)(di)電阻均(jun)合格(ge)，各電源系統均(jun)無(wu)防(fang)雷保護。

三、XX采油廠

（一）采(cai)油(you)廠區域

污水回注(zhu)配(pei)(pei)(pei)電(dian)(dian)(dian)室(shi)、消防泵(beng)(beng)房配(pei)(pei)(pei)電(dian)(dian)(dian)室(shi)、污水處理(li)站配(pei)(pei)(pei)電(dian)(dian)(dian)柜(ju)(ju)、脫(tuo)水泵(beng)(beng)房配(pei)(pei)(pei)電(dian)(dian)(dian)柜(ju)(ju)、輸油崗配(pei)(pei)(pei)電(dian)(dian)(dian)柜(ju)(ju)、空壓機(ji)室(shi)配(pei)(pei)(pei)電(dian)(dian)(dian)柜(ju)(ju)、化驗崗配(pei)(pei)(pei)電(dian)(dian)(dian)柜(ju)(ju)、供(gong)水崗配(pei)(pei)(pei)電(dian)(dian)(dian)柜(ju)(ju)、鍋爐房配(pei)(pei)(pei)電(dian)(dian)(dian)柜(ju)(ju)、中空超濾膜崗配(pei)(pei)(pei)電(dian)(dian)(dian)箱(xiang)等供(gong)電(dian)(dian)(dian)電(dian)(dian)(dian)源處的線路上沒有相應防雷(lei)器,均(jun)不(bu)符(fu)合《石(shi)油與石(shi)油設施雷(lei)電(dian)(dian)(dian)安全(quan)規(gui)范》GB15599-2009第4.6、4.6.1～4.6.5條及(ji)《建筑物(wu)防(fang)雷設計規(gui)范》GB50057-2012第(di)4.3.8-6條的規(gui)定要求。

（二）改進(jin)方案

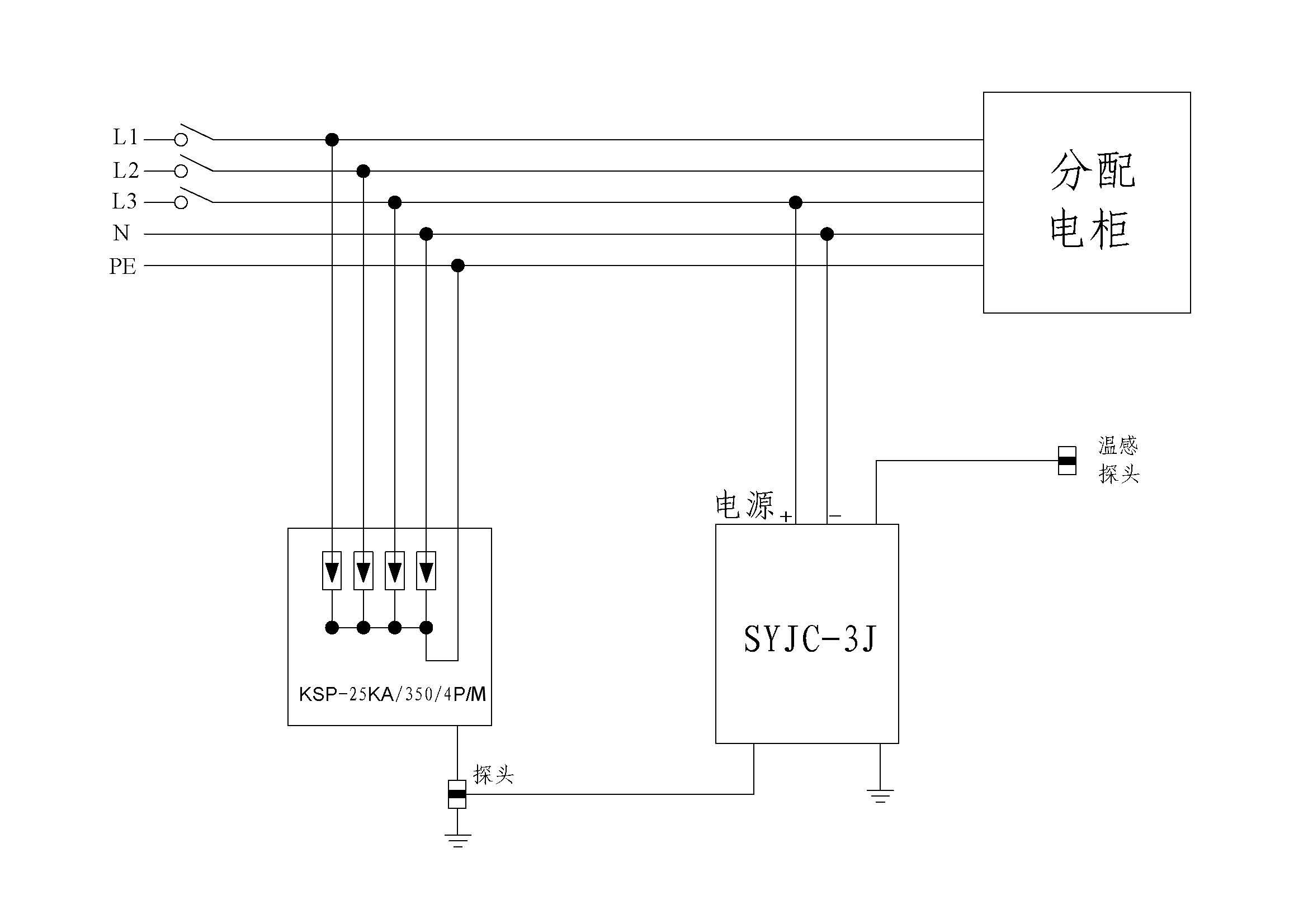

1.在(zai)污(wu)(wu)水(shui)回(hui)注崗(gang)、消(xiao)防(fang)泵房、污(wu)(wu)水(shui)處理、清水(shui)崗(gang)、脫(tuo)水(shui)崗(gang)、供水(shui)崗(gang)、鍋爐房、中(zhong)空超濾膜等8處低壓配(pei)電(dian)柜電(dian)源總進(jin)(jin)線端安(an)裝(zhuang)(zhuang)一(yi)級電(dian)源浪涌保護器，型號為：KSP-25KA/350/4P/M共計6臺。同時(shi)(shi)，為了實(shi)現XX油田對(dui)采(cai)油廠的防(fang)雷狀況進(jin)(jin)行(xing)實(shi)施監督和指導，便(bian)于實(shi)時(shi)(shi)掌握廠區落(luo)雷情況，及時(shi)(shi)有效地對(dui)避(bi)雷器的在(zai)線運(yun)行(xing)狀態進(jin)(jin)行(xing)實(shi)時(shi)(shi)監測(ce)(ce)并(bing)及時(shi)(shi)維護，配(pei)套(tao)安(an)裝(zhuang)(zhuang)防(fang)雷裝(zhuang)(zhuang)置(zhi)遠程監測(ce)(ce)記錄(lu)儀SYJC-3J共8套(tao)(如圖1）。

2.在污水(shui)處理泵(beng)房(fang)、過濾間、清水(shui)泵(beng)房(fang)、清水(shui)崗(gang)(gang)泵(beng)房(fang)粗濾反沖洗控制柜、輸油崗(gang)(gang)、化驗(yan)崗(gang)(gang)、中(zhong)空(kong)超濾膜酸堿洗等三(san)相分配電箱內安裝(zhuang)二(er)級電源浪涌保護器KSP-80KA/4P/M,共計(ji)30臺，在墻體(ti)分配電安裝(zhuang)三(san)級防雷器KSP-40KA/4P/M，共計(ji)20臺（需加裝(zhuang)電源暗箱一個，型號為PZ30-8）。

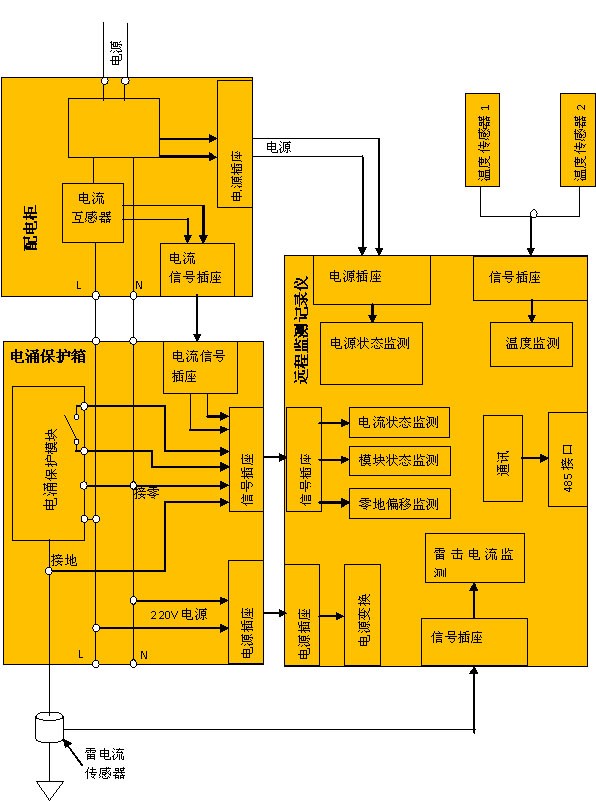

3.在(zai)遠(yuan)程監(jian)控(kong)控(kong)制(zhi)端安裝防雷遠(yuan)程在(zai)線管理系統SYGL-3G一套。遠程(cheng)監(jian)測儀的功(gong)能原(yuan)理(li)圖如下（圖2）。

其他兩個聯合站防(fang)雷(lei)整改方案如(ru)上。
