一、前言(yan)

石油(you)庫(ku)屬(shu)于(yu)易燃、易爆場所，按國家標準和相(xiang)關(guan)行(xing)業規范(fan)，必(bi)須采取防(fang)火(huo)、防(fang)爆等(deng)措施(shi)，特(te)別要(yao)高(gao)度(du)重(zhong)視防(fang)雷(lei)電(dian)、防(fang)靜電(dian)和地電(dian)位(wei)反擊。近年來(lai)，石油(you)庫(ku)的(de)規模、數量不斷擴(kuo)大、增加，儀(yi)表系統向網絡化(hua)、智能化(hua)方向迅(xun)猛發展，而(er)儀(yi)器儀(yi)表等(deng)信息設備普遍存在絕緣強度(du)低、過電(dian)壓和過電(dian)流耐受(shou)能力(li)差、對電(dian)磁干擾敏感等(deng)弱點(dian)，一(yi)旦(dan)儀(yi)表設備受(shou)到直接雷(lei)擊或(huo)其附近區域發生雷(lei)擊，會造成重(zhong)大人(ren)員傷(shang)亡和經濟損失。因此，現(xian)代石油(you)庫(ku)系統的(de)設計必(bi)須高(gao)度(du)重(zhong)視防(fang)雷(lei)的(de)設計。

二、XX油庫防雷概況(kuang)及分析

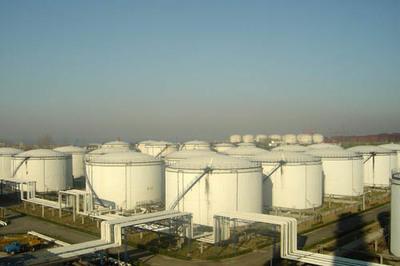

XX油庫地處XX市(shi)，屬于多雷(lei)區。油庫位于城市(shi)郊(jiao)區，周圍無高大建(jian)筑物，建(jian)后的油罐(guan)和辦公(gong)樓等(deng)是附近最高的建(jian)筑物，受雷(lei)擊風險很大。

油(you)(you)庫X個(ge)新建罐(guan)(guan)的(de)(de)現(xian)場液位儀(yi)、電動閘閥(fa)等(deng)儀(yi)表(biao)信(xin)號線路沒有做(zuo)(zuo)防(fang)雷(lei)(lei)(lei)保護(hu)。罐(guan)(guan)區(qu)內(nei)的(de)(de)X個(ge)罐(guan)(guan)都需做(zuo)(zuo)接地(di)(di)處理(li)，另外，油(you)(you)庫內(nei)的(de)(de)信(xin)息機房、付(fu)油(you)(you)控制(zhi)室(shi)等(deng)需做(zuo)(zuo)接地(di)(di)保護(hu)。各(ge)區(qu)域(yu)的(de)(de)獨立建筑物內(nei)部配電系統也沒有做(zuo)(zuo)防(fang)雷(lei)(lei)(lei)保護(hu)。網絡(luo)、監控及儀(yi)表(biao)控制(zhi)端均(jun)沒有防(fang)雷(lei)(lei)(lei)保護(hu)。一(yi)旦上述設(she)施遭受雷(lei)(lei)(lei)擊，必將(jiang)給油(you)(you)庫的(de)(de)卸付(fu)油(you)(you)工(gong)作帶(dai)來影(ying)響，嚴重(zhong)的(de)(de)會(hui)致使網絡(luo)系統癱(tan)瘓，甚至引起火災、爆炸等(deng)事故(gu)的(de)(de)發生。因此，我(wo)們對油(you)(you)庫的(de)(de)綜(zong)合防(fang)雷(lei)(lei)(lei)是(shi)刻不容緩的(de)(de)！

三、XX油庫存在的雷電安(an)全(quan)隱(yin)患

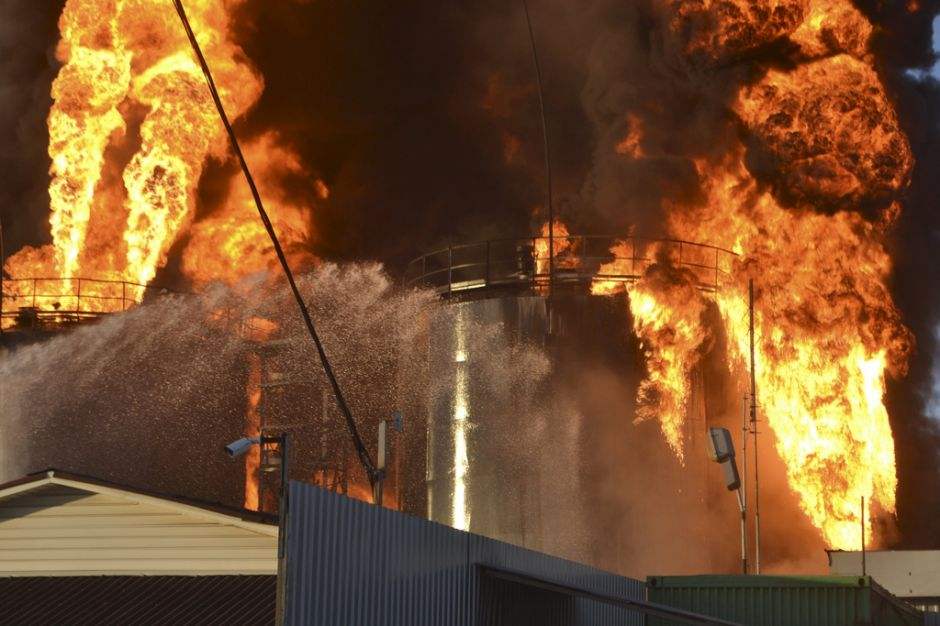

1．油(you)庫周圍無(wu)高大(da)建筑(zhu)物，建后的油(you)罐(guan)和(he)辦公樓等是(shi)附(fu)近最高的建筑(zhu)物，受雷擊風險(xian)很大(da)，嚴(yan)(yan)重(zhong)(zhong)時會引起(qi)火災、油(you)罐(guan)爆炸，給國家和(he)人(ren)民生命財產造成嚴(yan)(yan)重(zhong)(zhong)的危害和(he)重(zhong)(zhong)大(da)的經濟損失。

2.電源系(xi)統無避(bi)雷器

油庫低壓電(dian)(dian)源配(pei)電(dian)(dian)設施、線路(lu)及用電(dian)(dian)設備(bei)端不安裝避雷措(cuo)施，這樣就導致電(dian)(dian)源線路(lu)產(chan)生的靜電(dian)(dian)感應或者電(dian)(dian)磁感應電(dian)(dian)荷不能排泄(xie)到大地中去，致使電(dian)(dian)源設施和與之連(lian)接的電(dian)(dian)子設備(bei)損壞。

3.油庫中使用的電子信息(xi)設(she)備自身和線路無(wu)避雷措施

感應雷釋放的電荷沿著電纜線路擴散(san)并在傳輸線、信號(hao)線、網絡通訊線上(shang)感應生成過(guo)電壓和強(qiang)大電磁(ci)場，從而(er)損壞(huai)電子信息(xi)設備。

4.接地(di)要(yao)完善(shan)

接地(di)是避雷(lei)(lei)技術最(zui)(zui)重要的(de)(de)環節，不管是直擊雷(lei)(lei)、感應雷(lei)(lei)、或(huo)其他(ta)形式的(de)(de)雷(lei)(lei)，最(zui)(zui)終(zhong)都是把雷(lei)(lei)電流(liu)送入大地(di)。沒有合理而良好的(de)(de)接地(di)裝置是不能可靠地(di)避雷(lei)(lei)的(de)(de)。

綜(zong)上(shang)所述(shu)，油(you)庫的直擊(ji)雷(lei)、電源系(xi)統、電子設(she)備、信號系(xi)統都(dou)普遍(bian)沒有防雷(lei)保(bao)護(hu)，如遇雷(lei)暴災害，很可能引發雷(lei)擊(ji)事故，造成液位(wei)計、質(zhi)量(liang)流量(liang)計、PLC等(deng)一些重(zhong)要(yao)設(she)備的損壞(huai)，阻礙卸油(you)、付油(you)等(deng)工作(zuo)的順利進行，損失難以(yi)估(gu)量(liang)的。

四、XX油庫防雷解決(jue)方案

依據中華人民共(gong)和國(guo)國(guo)家標準GB50074-2002《石(shi)油庫設(she)計規(gui)范》及GB50343-2004《建筑物電子(zi)信息系統防雷(lei)技術規(gui)范》的(de)相關規(gui)定，結合(he)我們(men)對中國(guo)石(shi)油XX油庫的(de)調研(yan)情況及存(cun)在(zai)的(de)問題(ti)。現提出如下解決方(fang)案：

（一(yi)）直擊雷防護

油庫對于(yu)直擊(ji)雷(lei)(lei)(lei)及(ji)直擊(ji)雷(lei)(lei)(lei)伴生(sheng)的球形雷(lei)(lei)(lei)采(cai)取相應的直擊(ji)雷(lei)(lei)(lei)防護措(cuo)施，減小雷(lei)(lei)(lei)電(dian)在庫區內落雷(lei)(lei)(lei)的幾率，將(jiang)雷(lei)(lei)(lei)電(dian)攔截在庫區外圍。

（二）接地(di)

根據中華人民共和國(guo)國(guo)家(jia)標準GB50074-2002《石油庫設計規范》石油庫內(nei)防雷接(jie)地(di)(di)(di)(di)、防靜(jing)電接(jie)地(di)(di)(di)(di)、電氣(qi)設備的工作接(jie)地(di)(di)(di)(di)、保護接(jie)地(di)(di)(di)(di)及(ji)信息(xi)系統的接(jie)地(di)(di)(di)(di)等，宜共用接(jie)地(di)(di)(di)(di)裝置，其接(jie)地(di)(di)(di)(di)電阻不(bu)應大于4Ω。

XX油庫庫區內需做接地的部位有：罐區、火車裝卸區、消防營業控制室等多處，其余所有接地互聯。另外需在每個建筑物室內設置1個等電位匯流排，并與接地相連接。庫區內所有接地處均需挖深不小于0.8米的地溝敷設接地連接扁鋼，放置接地極處深度不小于1.8米（接地極長1米），距建筑物不小于1.5米，需與建筑物接地相連。距罐體3米（視實際情況定），其中每個罐體需做2處接地測試端子，測試端子用鍍鋅扁鋼兩頭折成直角彎，一頭貼在罐體上焊接牢固，另一頭留出兩個螺栓孔，與接地系統連接，測試端子(zi)長度需(xu)留出約0.6米（根(gen)據罐體保溫層確定），距地(di)面(mian)0.5米。

通過計算(suan)可知(zhi)，在(zai)土壤電阻率為(wei)100Ω·m情況下，單(dan)個(ge)建(jian)筑若要達到接地電阻4 ?，需要接(jie)地極20根石油專用接地極KS-SYD-1000/T。在接地防腐降阻劑（將水平接地體包裹住，防止其腐蝕，以達到延長壽命的目的）及水平接地體的配合使用下，平均每處約用12根(gen)接(jie)(jie)地(di)極可(ke)達到接(jie)(jie)地(di)電(dian)阻4 ?以下(xia)。根據各接(jie)地位(wei)置距離不同和使(shi)用(yong)性質不同接(jie)地極可適當增(zeng)減。

KS-SYD-1000/T接地(di)(di)(di)產(chan)品(pin)(pin)可廣泛應用于接地(di)(di)(di)及陰極(ji)保(bao)(bao)護(hu)共同存在的(de)場所，也(ye)可分別作為接地(di)(di)(di)產(chan)品(pin)(pin)和(he)(he)陰極(ji)保(bao)(bao)護(hu)產(chan)品(pin)(pin)。該產(chan)品(pin)(pin)綜(zong)合了鋅(xin)帶陽極(ji)和(he)(he)傳統鍍(du)鋅(xin)鋼(gang)的(de)優點，既具有鋼(gang)的(de)高強度(du)、較高的(de)熱穩定性(xing)，又(you)具有陰極(ji)保(bao)(bao)護(hu)的(de)功(gong)能。避免(mian)了接地(di)(di)(di)裝置與陰極(ji)保(bao)(bao)護(hu)重復(fu)投資(zi)和(he)(he)施工的(de)浪費(fei)和(he)(he)麻煩。此產(chan)品(pin)(pin)是專(zhuan)門為石油化工工程(cheng)而制作的(de)一種新型(xing)接地(di)(di)(di)產(chan)品(pin)(pin)。

（三）電源系統防(fang)護

根據中華人(ren)民共和國(guo)國(guo)家標(biao)準GB50074-2002《石油庫設計規(gui)范》的相(xiang)關規(gui)定：石油庫內信息(xi)系統(tong)的配電(dian)線路首末(mo)端需與電(dian)子(zi)器件連接時，應裝(zhuang)設與電(dian)子(zi)器件耐壓水(shui)平相(xiang)適(shi)應的過電(dian)壓保護(hu)（電(dian)涌保護(hu)）器。

配電(dian)(dian)(dian)(dian)線(xian)路(lu)(lu)上安裝線(xian)路(lu)(lu)避雷(lei)器可以使由(you)于(yu)雷(lei)擊所產生的(de)過電(dian)(dian)(dian)(dian)壓(ya)超過一定的(de)幅值時動作，給雷(lei)電(dian)(dian)(dian)(dian)流(liu)提(ti)供一個低阻抗的(de)通路(lu)(lu)，使其泄(xie)放到大地(di)，從而限(xian)制(zhi)了電(dian)(dian)(dian)(dian)壓(ya)的(de)升高(gao)，保(bao)障了線(xian)路(lu)(lu)、設備的(de)安全。在(zai)各一級電(dian)(dian)(dian)(dian)源安裝KSP-25KA/350/40/M 5套，二級電源安裝(zhuang)KSP-80KA/4P/M 6套(tao)，控(kong)制(zhi)室及辦公樓內信息設備(bei)前(qian)端安裝KS-CP-01A-10A10套。

（四）信號(hao)回(hui)路防護

依據(ju)GB50343-2004《建筑物電(dian)(dian)(dian)子(zi)信(xin)(xin)息(xi)系(xi)統(tong)防雷(lei)(lei)技術規(gui)(gui)范》的相關規(gui)(gui)定：進、出建筑物的信(xin)(xin)號(hao)線(xian)纜(lan)，宜選用有金屬屏蔽層(ceng)的電(dian)(dian)(dian)纜(lan)，并宜埋地敷設，在直擊雷(lei)(lei)非防護(hu)區（LPZ0A）或直擊雷(lei)(lei)防護(hu)區（LPZOB）與第一防護(hu)區（LPZ1）交界處(chu)，電(dian)(dian)(dian)纜(lan)金屬屏蔽層(ceng)應(ying)(ying)做(zuo)等電(dian)(dian)(dian)位連接并接地。電(dian)(dian)(dian)子(zi)信(xin)(xin)息(xi)系(xi)統(tong)設備機(ji)房的信(xin)(xin)號(hao)線(xian)纜(lan)內芯線(xian)相應(ying)(ying)端口(kou)，應(ying)(ying)安裝適配的信(xin)(xin)號(hao)線(xian)路浪涌保(bao)護(hu)器，浪涌保(bao)護(hu)器的接地端及電(dian)(dian)(dian)纜(lan)內芯的空線(xian)對應(ying)(ying)接地。

油庫(ku)內電(dian)(dian)子信(xin)(xin)息(xi)設(she)(she)(she)備主要(yao)有：液位儀、差(cha)壓變(bian)送器(qi)、質量流量計、網絡交換機(ji)、服務器(qi)主機(ji)、視(shi)頻監控等。這些設(she)(she)(she)備對油庫(ku)的(de)信(xin)(xin)息(xi)化管(guan)理至(zhi)關重要(yao)，其信(xin)(xin)號(hao)(hao)線(xian)路不但要(yao)完成信(xin)(xin)號(hao)(hao)的(de)傳遞，同時感應雷也(ye)會通(tong)過(guo)信(xin)(xin)號(hao)(hao)電(dian)(dian)纜入侵電(dian)(dian)子設(she)(she)(she)備。因(yin)此(ci)，需對各系(xi)統(tong)設(she)(she)(she)備的(de)信(xin)(xin)號(hao)(hao)和通(tong)訊回路的(de)接口(kou)采用浪涌保護器(qi)進(jin)行防護，保證(zheng)上述信(xin)(xin)號(hao)(hao)線(xian)路的(de)信(xin)(xin)號(hao)(hao)傳遞。

1.現場儀表(biao)信(xin)號防雷：

在液位儀控制線路、差壓變送器、溫度計、電動閘閥、流量計控制線路付油區現場操作顯示臺等控制線路，分別安裝防爆型控制線路防雷器KS-EX-24V/2S/M，合計X臺。

2.網絡信號(hao)防雷：

在所有網絡交換機及業務終端機安裝網絡信號防雷器，KS-RJ45-24E/M，合計X臺;控制室及辦公用的電腦主機網絡進線處安裝網絡信號防雷器為KS-RJ45-E100/4S/M;電腦主機網絡進線處安裝千兆網絡信號防雷器，產品型號為KS-RJ45-2E/1000/M 。

3.監控(kong)信號防雷(lei)

所有監控點安裝視頻、云臺、電源三合一避雷器KS-3/24/M，合計X臺；監控主機控制室控制線路加裝控制線路防雷器，產品型號KS-K-12V/4S/M；在視頻接口處安裝視頻避雷器，產品型號KS-TV/16B/M。

每個監控點就近做接地保護，每點需鉆一口5米深井（共計24口），內置4根接地極（共計96根）。用16mm²銅線與設備連接。（鉆井時需避開地下線路）
