一、前言

雷(lei)(lei)電(dian)(dian)是(shi)一種能量極高(gao)的(de)(de)(de)大氣自然(ran)現象。直(zhi)擊(ji)(ji)(ji)雷(lei)(lei)聲光并發，電(dian)(dian)閃雷(lei)(lei)鳴，老少皆知。它以強大的(de)(de)(de)電(dian)(dian)流、熾熱(re)的(de)(de)(de)高(gao)溫(wen)、猛(meng)烈的(de)(de)(de)沖擊(ji)(ji)(ji)波等，擊(ji)(ji)(ji)壞放電(dian)(dian)通道上的(de)(de)(de)建筑物(wu)、輸(shu)電(dian)(dian)線、擊(ji)(ji)(ji)死擊(ji)(ji)(ji)傷人、畜等。雷(lei)(lei)電(dian)(dian)產生的(de)(de)(de)雷(lei)(lei)電(dian)(dian)電(dian)(dian)磁脈沖（LEMP）則悄然(ran)發生，不易(yi)察覺，但其(qi)破壞性極大，后果嚴(yan)重。每年因(yin)雷(lei)(lei)電(dian)(dian)造成的(de)(de)(de)經濟損失是(shi)巨大的(de)(de)(de)，教訓是(shi)慘(can)痛(tong)的(de)(de)(de)。因(yin)此，防(fang)雷(lei)(lei)已成為各(ge)(ge)行各(ge)(ge)業必須高(gao)度重視的(de)(de)(de)安全防(fang)護措施(shi)。

隨著高(gao)新技(ji)術(shu)的迅(xun)猛(meng)發展(zhan)，雷擊(ji)(ji)引(yin)起的災害事(shi)故(gu)正呈現出(chu)上(shang)升趨勢(shi)。近(jin)年來，加油站的規(gui)模、數量不斷(duan)擴(kuo)大、增加，儀(yi)(yi)(yi)表(biao)(biao)系統向(xiang)網絡化(hua)、智(zhi)能(neng)化(hua)方向(xiang)迅(xun)猛(meng)發展(zhan)，而儀(yi)(yi)(yi)器(qi)儀(yi)(yi)(yi)表(biao)(biao)等(deng)信(xin)息設(she)(she)備普遍存在(zai)絕緣強度低(di)、過電壓和過電流耐受能(neng)力差、對電磁干擾敏感等(deng)弱點，一旦儀(yi)(yi)(yi)表(biao)(biao)設(she)(she)備受到直(zhi)接雷擊(ji)(ji)或其附近(jin)區(qu)域發生(sheng)雷擊(ji)(ji)，雷電過電壓、過電流和脈沖(chong)電磁場會通過供電線、儀(yi)(yi)(yi)表(biao)(biao)信(xin)號線、電纜(lan)匯線槽、穿(chuan)線管(guan)等(deng)途徑(jing)到達儀(yi)(yi)(yi)表(biao)(biao)設(she)(she)備，威脅儀(yi)(yi)(yi)表(biao)(biao)設(she)(she)備的正常工作和安全運行。如(ru)果防(fang)護不當，輕則使(shi)儀(yi)(yi)(yi)器(qi)儀(yi)(yi)(yi)表(biao)(biao)設(she)(she)備工作失靈，重則使(shi)儀(yi)(yi)(yi)器(qi)儀(yi)(yi)(yi)表(biao)(biao)設(she)(she)備永久性(xing)損壞(huai)，嚴重時還(huan)可能(neng)造成人員傷亡、生(sheng)產事(shi)故(gu)。

加油站屬于易(yi)燃、易(yi)爆(bao)(bao)場所，按國家標準和相關行(xing)業規(gui)范，必須采取防(fang)火、防(fang)爆(bao)(bao)等(deng)措施，特別要高度重視防(fang)雷(lei)電、防(fang)靜電和地電位反擊。加油站受雷(lei)電等(deng)損(sun)害時有(you)發生，對其防(fang)護刻不(bu)容緩。

二、XX加油(you)站現狀及分(fen)析

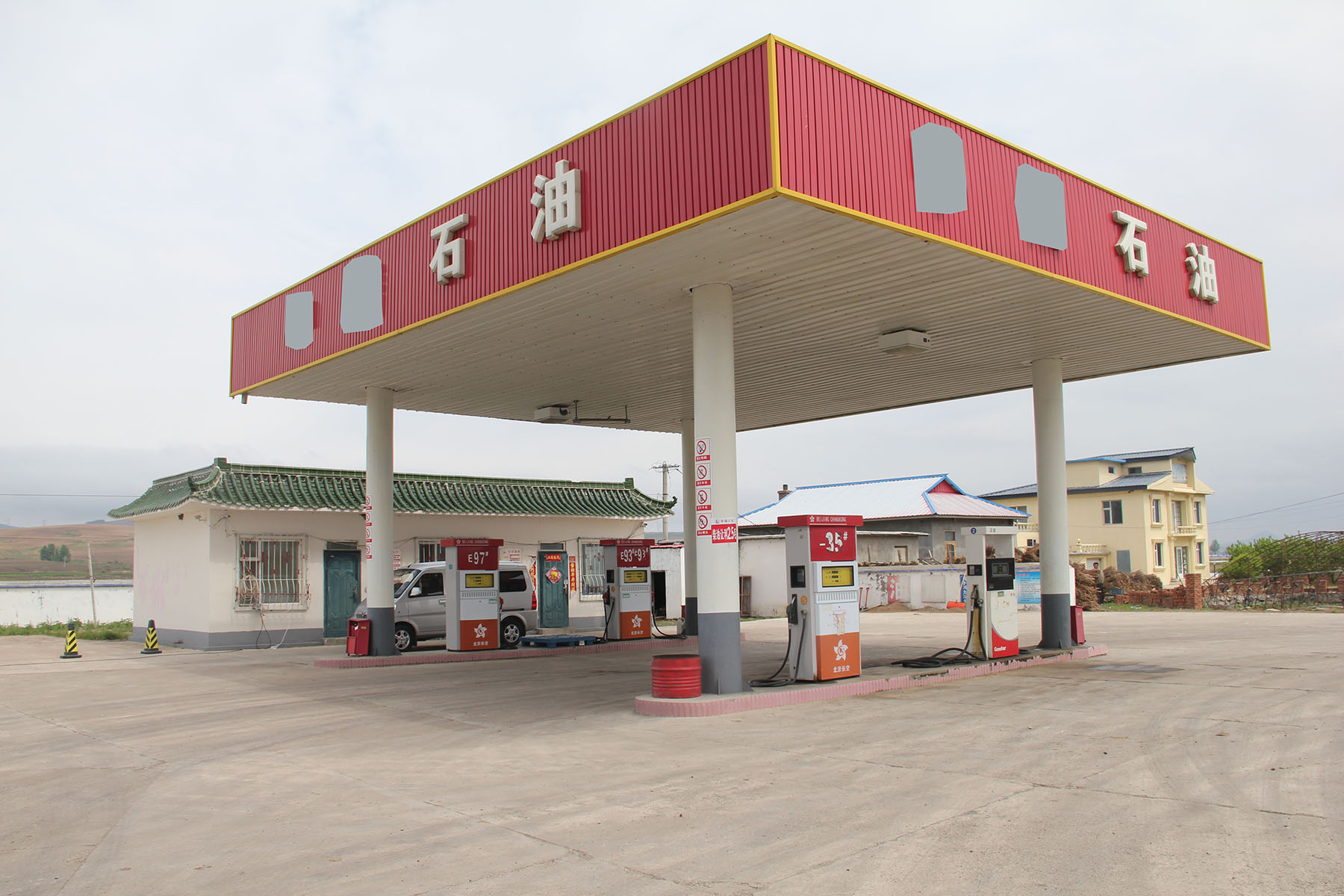

XX加油站位于XX地區(qu)，年(nian)平均雷(lei)暴日數XX天，屬于多雷(lei)區(qu)。

1．直(zhi)擊雷防護(hu)較好，油(you)罐，罩(zhao)棚聯合接地(di)，接地(di)電阻2.3歐姆，符合國家標準。

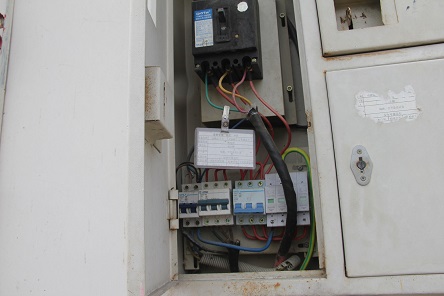

2．配(pei)電(dian)系統只有一(yi)套(tao)40KA/4P防雷(lei)器，漏流為0.06mA，作為一(yi)級防護，該避雷器放電電流過(guo)低。存在安全隱患。

3．機房有24口交(jiao)換(huan)機一(yi)臺，電腦2臺(tai)，均沒(mei)有(you)(you)防雷設施，并(bing)且沒(mei)有(you)(you)做等電位連接。如遭感應雷襲擊，極(ji)易造(zao)成雷擊事故。輕則造(zao)成設備(bei)損(sun)壞，重(zhong)則可能造(zao)成人身傷害(hai)。

4．監控器(qi)4個都(dou)沒有防雷(lei)設(she)施。

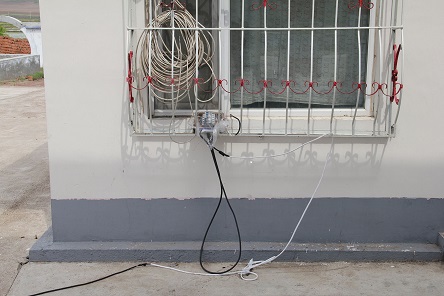

5．存在架空進(jin)線(xian)現象，極易引雷入室。存在嚴重隱患。

    三(san)、XX加油站防雷整(zheng)改方(fang)案(an)

（一）設(she)計依(yi)據

1．GB50057-2010           《建筑物防雷設(she)計規范》

2．GB50343-2004           《建筑物電子(zi)信息系(xi)統(tong)防雷技(ji)術規范》

3．GB/T 21431-2008        《建筑(zhu)物防雷裝(zhuang)置檢測(ce)技術規(gui)范(fan)》

根據GB50057-2010中對于(yu)(yu)防雷建筑物(wu)等(deng)級劃分的規定(ding)加油(you)站屬于(yu)(yu)第二(er)類防雷建筑物(wu)。

（二）具體(ti)防護方案

根據GB 50057-2010《建筑物(wu)防(fang)(fang)雷(lei)設(she)(she)計(ji)規范(fan)》、中防(fang)(fang)雷(lei)及過(guo)電(dian)(dian)(dian)(dian)壓規范(fan)有關防(fang)(fang)雷(lei)分區的(de)劃(hua)分和(he)各級(ji)(ji)電(dian)(dian)(dian)(dian)源系(xi)統雷(lei)電(dian)(dian)(dian)(dian)及過(guo)電(dian)(dian)(dian)(dian)壓保護(hu)(hu)(hu)要(yao)求，針對(dui)配電(dian)(dian)(dian)(dian)系(xi)統的(de)實際情(qing)況(kuang)及要(yao)求，將其分為三個防(fang)(fang)雷(lei)區分別加以考慮，如果用電(dian)(dian)(dian)(dian)設(she)(she)備具有特別重要(yao)的(de)作用，需要(yao)做到末級(ji)(ji)保護(hu)(hu)(hu)。由于單級(ji)(ji)防(fang)(fang)雷(lei)可能(neng)會(hui)帶(dai)來(lai)因雷(lei)電(dian)(dian)(dian)(dian)流過(guo)大而導致的(de)泄(xie)流后(hou)殘壓過(guo)大或者保護(hu)(hu)(hu)能(neng)力不足引起的(de)設(she)(she)備損壞(huai)。因此選用電(dian)(dian)(dian)(dian)源系(xi)統多級(ji)(ji)保護(hu)(hu)(hu)，可防(fang)(fang)范(fan)從直擊雷(lei)到操作浪(lang)涌的(de)各級(ji)(ji)過(guo)電(dian)(dian)(dian)(dian)壓的(de)侵襲。

1.低壓配電(dian)系(xi)統防雷

（1）電源一級防雷(lei)

根據(ju)：《建筑物防(fang)雷設(she)計規(gui)范》第六章(zhang)：防(fang)雷擊電磁脈沖(chong) 第(di)三(san)節(jie) 屏蔽(bi)、接地和等電位連接的要求：第6.3.4條及第(di)四節(jie) 對(dui)電涌保護器和其他的要求：第6.4.7條規定，在LPZOA或LPZ0B區與LPZ1區(qu)交界處(chu)，從(cong)室外引來的線路上安裝SPD，確定通過SPD的10/350μs雷電流幅值，當線路有(you)屏蔽時(shi)，每個SPD的雷電流按雷電流的幅值的30%考慮。SPD宜靠近屏蔽線路末(mo)端安裝(zhuang)。

具體(ti)(ti)措施：把總(zong)配(pei)電柜原40KA避雷器更換為(wei)KSP-120KA/4P/M作為一(yi)級(ji)防護。

    （2）電(dian)源二(er)級(ji)防雷(lei)：

根據：《建(jian)筑物防(fang)雷(lei)設計(ji)規(gui)范》第(di)(di)六章：防(fang)雷(lei)擊電磁(ci)脈沖(chong)；第(di)(di)四節，第(di)(di)6.4.1至6.4.12條(tiao)LPZ區對電涌保護器（SPD）的要求GB 50054-95《低壓配電設計規范》第四章的有關規定，依據(ju)雷電分流理論，需(xu)使用(yong)8/20μs波形，最大放(fang)電電流為80KA，能將4KV的線(xian)路殘余感應雷擊(ji)過電壓限制到2.5KV以下。

具體(ti)措(cuo)施(shi)：在二(er)級電(dian)源(yuan)加裝KSP-80KA/4P/M防雷器作為二級防護。

（3）精細保護

確保(bao)(bao)過電(dian)壓或電(dian)流不造(zao)成(cheng)終端設(she)備(bei)損(sun)壞，應在用(yong)電(dian)設(she)備(bei)前(qian)端加(jia)裝電(dian)源精細防雷保(bao)(bao)護。確保(bao)(bao)精密通信設(she)備(bei)不被(bei)電(dian)源過壓造(zao)成(cheng)損(sun)壞。

具(ju)體措施：在機柜里加裝(zhuang)KS-CP-01A-10A/M防(fang)雷(lei)插排(pai)一臺；兩臺電腦各加裝(zhuang)KS-CP-42N/M防(fang)雷插排一(yi)臺，共(gong)計兩臺。

2.信號防(fang)護

根據GB 50343-2004《建(jian)筑物(wu)電子信(xin)息系統防(fang)(fang)雷(lei)技術規(gui)范》第五章：防(fang)(fang)雷(lei)設(she)計；第五節，第5.4.2信號線路(lu)的防雷(lei)與接地應符(fu)合下(xia)列規定:

（1）進、出(chu)建筑(zhu)物(wu)的信號(hao)線纜，宜選(xuan)用有(you)金屬屏蔽層(ceng)的電纜，并宜埋(mai)地敷設，在直(zhi)擊雷非(fei)防護(hu)區（LPZ0A）或(huo)直擊雷防(fang)護(hu)區（LPZOB）與第一防(fang)護(hu)區（LPZ1）交(jiao)界處，電(dian)(dian)(dian)纜金屬屏蔽層應做等電(dian)(dian)(dian)位連(lian)接并接地(di)。電(dian)(dian)(dian)子信息系統設備機(ji)房的(de)信號線纜內芯(xin)線相應端(duan)口，應安裝適配的(de)信號線路浪(lang)涌保護器，浪(lang)涌保護器的(de)接地(di)端(duan)及電(dian)(dian)(dian)纜內芯(xin)的(de)空線對應接地(di)；

（2）電子信息系統(tong)信號線(xian)路浪涌保(bao)護器的選(xuan)擇，應根據線(xian)路的工作頻率(lv)、傳輸介質、傳輸速(su)率(lv)、傳輸帶寬、工作電壓、接口型(xing)式、特性阻抗等參(can)數，選(xuan)用電壓駐波(bo)比和插入損耗(hao)小的適(shi)配的浪涌保(bao)護器。

根據GB 50343-2004《建筑(zhu)物電(dian)子信息(xi)系統防雷(lei)技術規范》第(di)五章：防雷(lei)設計；第(di)五節，第(di)5.4.5計(ji)算機網絡系統的防雷與接(jie)地應符合下列(lie)規定：

（1）進(jin)、出建筑物的(de)(de)傳輸(shu)線路上(shang)浪涌保護器的(de)(de)設置：

A級防護系統宜(yi)采用 2級或3級信(xin)號(hao)浪涌保(bao)護器；

B級防護系統宜采用(yong)2級(ji)信號(hao)浪涌(yong)保護(hu)器；

C、D級防護系統宜采用1級或2級信(xin)號浪涌保護器。

各級浪涌保(bao)護(hu)器宜分別安裝在直擊雷(lei)非防護(hu)區（LPZ0A）或(huo)直(zhi)擊(ji)雷防護區（LPZO B）與(yu)第(di)一防(fang)護區（LPZ1）、及第一防護(hu)區（LPZ1）與第(di)二防護(hu)區(qu)（LPZ2）的(de)交界處。

（2）計算(suan)機設備的(de)輸(shu)入/輸出端口處，應安裝適配的計(ji)算機信(xin)號浪(lang)涌(yong)保護(hu)器(qi)。

具體措施：

（1）在(zai)機柜(ju)加(jia)裝KS-RJ45-24E/M一套，用(yong)來保護(hu)交換機；

（2）在4個(ge)監控器上(shang)加裝KS-3/24/M三合一避雷器(qi)，在視頻矩陣前加(jia)裝(zhuang)KS-TV/16B一個。用來保護(hu)整(zheng)套監控系(xi)統；

（3）電(dian)話線路加裝KS-RJ45-TELE/4S/M避(bi)雷(lei)器。

3．機房等(deng)電位(wei)

    在IEC標準中指出等電位連接是內部防雷措施的一部分，其目的在于減少雷電流所引起的電位差。等電位是用連接導線或過電壓（電涌）保護器將處在需要防雷空間內的防雷裝置和建筑物的金屬構架、金屬裝置、外來導線、電氣裝置、電信裝置等連接起來，形成一個等電位連接網絡，以實現均壓等電位。

    具體措施：在機柜(ju)處安裝一臺等(deng)電位連(lian)接(jie)排，接(jie)至(zhi)室外(wai)接(jie)閃帶引下線扁(bian)鋼處，螺(luo)絲壓緊;機柜內設備全部匯接至等(deng)電(dian)位匯流排。
