一、概述

中國高(gao)速(su)公(gong)路一般處(chu)于(yu)空曠地帶、山區等，容易(yi)遭(zao)受雷(lei)擊(ji)，特(te)別是近年來，高(gao)速(su)公(gong)路不斷建設發(fa)展，雷(lei)擊(ji)隱(yin)患(huan)(huan)隨之(zhi)增加。為了保證(zheng)高(gao)速(su)公(gong)路收(shou)費站的供電(dian)、通訊、監控、收(shou)費系統(tong)等正常運行(xing)(xing)，有效降低防雷(lei)隱(yin)患(huan)(huan)，公(gong)路系統(tong)務(wu)必(bi)進行(xing)(xing)過(guo)全面規劃、綜合(he)治(zhi)理，制定較為完善的綜合(he)防雷(lei)解(jie)決方案。

綜合防雷是一項系(xi)統(tong)工程，包括(kuo)外部(bu)(bu)防雷系(xi)統(tong)和內(nei)部(bu)(bu)防雷系(xi)統(tong)。外部(bu)(bu)防雷系(xi)統(tong)主(zhu)要(yao)有接閃器(qi)、引下(xia)線、接地(di)網組(zu)成，將雷電(dian)(dian)流(liu)泄放入地(di)，確(que)保(bao)建筑物(wu)免(mian)受直擊雷的侵襲。內(nei)部(bu)(bu)防雷系(xi)統(tong)主(zhu)要(yao)包括(kuo)過(guo)電(dian)(dian)壓保(bao)護、等(deng)(deng)電(dian)(dian)位連接等(deng)(deng)措施，保(bao)護建筑物(wu)內(nei)部(bu)(bu)的設(she)備和人員安全。

二(er)、設計依據

《建(jian)筑物防雷設(she)計規范》GB50057-2010

《建筑物防雷》IEC61024
 《雷電電磁脈沖的防護》IEC61312

《電子計算機機房設計規范》GB50174-2008
 《光纜的防雷》ITU K25
 《電信大樓內的連接結構和接地》ITU K27
 《民用閉路監視電視系統工程技術規范》GB50198-2011
 《有線電視系統工程技術規范》GB50200-94
 《建筑與建筑群綜合布線系統工程設計規范》GB/T50311-2016
 《通信工程電源系統防雷技術規范》 YD5078-98

三、設計方案

（一(yi)）內(nei)部防雷(lei)系統

1.電源系(xi)統

根據 IEC1312 防(fang)雷及過(guo)電(dian)壓(ya)(ya)規范(fan)中有(you)關防(fang)雷分區的(de)劃分，針對重要(yao)系統的(de)防(fang)雷應分為三個區。只做單級防(fang)雷可能會(hui)帶來(lai)，因雷電(dian)流(liu)過(guo)大而導致的(de)泄流(liu)后(hou)殘壓(ya)(ya)過(guo)大破壞(huai)設備或者保(bao)護能力(li)不足引起的(de)設備損壞(huai)。電(dian)源(yuan)系統多級保(bao)護，可防(fang)范(fan)從直擊雷到工業浪(lang)涌的(de)各級過(guo)電(dian)壓(ya)(ya)的(de)侵襲。

一級(ji)電源浪涌(yong)保(bao)護(hu)：

根據行業規范(fan)，外接金(jin)屬線(xian)路進入建(jian)(jian)筑之前必須埋地穿金(jin)屬管(guan)槽15米以(yi)上的(de)距離才能進入建(jian)(jian)筑物(wu)，并且要在建(jian)(jian)筑的(de)線(xian)路入戶端(duan)加裝(zhuang)過電(dian)壓保護(hu)器。在電(dian)源(yuan)進入端(duan)安(an)裝(zhuang)一級電(dian)源(yuan)浪涌保護(hu)器，將(jiang)外部(bu)線(xian)路可(ke)能引入的(de)過電(dian)壓泄放入地。

具體辦法：

（1）在高速公路收費(fei)站總電源(yuan)進(jin)線端(duan)安(an)(an)裝(zhuang)350波形一級電源(yuan)浪(lang)涌保護器（KSP-25KA/350/4P/M），可并聯安(an)(an)裝(zhuang)在收費(fei)站總配電柜(ju)內(nei)。

（2）高速公路管理所配電機房安裝B級(ji)(ji)電源防雷(lei)箱（KS-XL-100KA/M），用(yong)于(yu)一級(ji)(ji)電源的(de)初級(ji)(ji)保(bao)護。

二級(ji)電源浪涌(yong)保護：

針對雷電多發地帶，采用有(you)40KA通流容量的防雷模(mo)塊KSP-80KA/4P/M，并聯安裝(zhuang)在分配電柜處。

信號浪涌(yong)保護：

收費站含有(you)網絡信號(hao)(hao)、控(kong)制(zhi)信號(hao)(hao)、視(shi)(shi)頻(pin)(pin)(pin)監(jian)控(kong)系統(tong)等，需要(yao)分(fen)別做(zuo)信號(hao)(hao)浪涌保護，即(ji)：在(zai)網絡設備(bei)前(qian)端安裝(zhuang)千兆網絡避(bi)雷器(qi)KS-RJ45-2E/1000/M；在(zai)視(shi)(shi)頻(pin)(pin)(pin)監(jian)控(kong)前(qian)端串聯安裝(zhuang)視(shi)(shi)頻(pin)(pin)(pin)信號(hao)(hao)避(bi)雷器(qi)KS-TV/B/M；在(zai)控(kong)制(zhi)系統(tong)前(qian)端串聯安裝(zhuang)信號(hao)(hao)避(bi)雷器(qi)KS-K-06V/2S/M。

（二）外部(bu)防(fang)雷系(xi)統(tong)

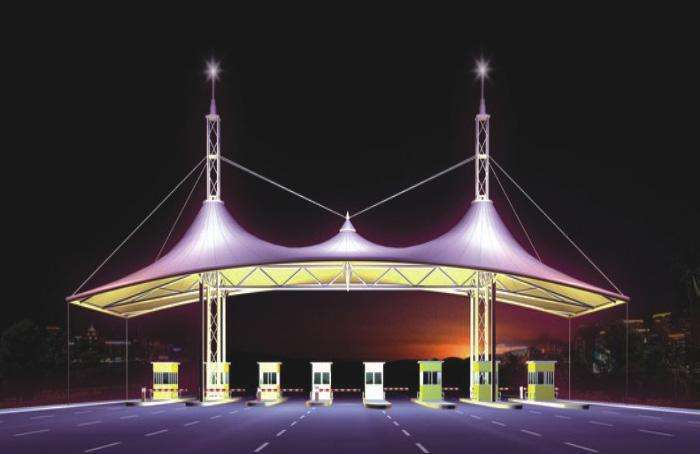

    考慮到高(gao)速公(gong)(gong)路收(shou)(shou)費(fei)站基(ji)本上(shang)均(jun)處(chu)于(yu)空曠地(di)帶或山區，大都屬于(yu)多(duo)雷區。按(an)照(zhao)防雷設計規范，按(an)照(zhao)建筑物的用(yong)途和重(zhong)要(yao)(yao)性等，高(gao)速公(gong)(gong)路收(shou)(shou)費(fei)站為(wei)二(er)類建筑物。因收(shou)(shou)費(fei)站是金(jin)屬框(kuang)架結構，可(ke)以作(zuo)為(wei)接閃(shan)裝置(zhi)，需要(yao)(yao)做好接地(di)處(chu)理。具(ju)體用(yong)截面50*5的熱(re)鍍鋅扁(bian)鋼(gang)一端(duan)(duan)與(yu)收(shou)(shou)費(fei)站金(jin)屬框(kuang)架柱相焊(han)接，另一端(duan)(duan)沿收(shou)(shou)費(fei)站內地(di)溝與(yu)收(shou)(shou)費(fei)亭內地(di)溝中接地(di)扁(bian)鋼(gang)（其接地(di)電阻(zu)值經檢測為(wei)1.5歐姆）相焊(han)接。
