一(yi)、概(gai)述

雷(lei)電災害被 “聯合國(guo)國(guo)際減災十年”列入最嚴重的(de)(de)十大(da)自然(ran)災害之一。我國(guo)每年因雷(lei)擊造成的(de)(de)人(ren)員傷亡約有(you)3000-4000人(ren)，財產(chan)損失在50億-100億元。雷(lei)電防(fang)(fang)護各(ge)企業(ye)事業(ye)單位安全生產(chan)的(de)(de)重要方面。根據(ju)防(fang)(fang)雷(lei)行業(ye)設計規范，有(you)效的(de)(de)防(fang)(fang)雷(lei)系統,必須包括以(yi)下兩部分(fen):

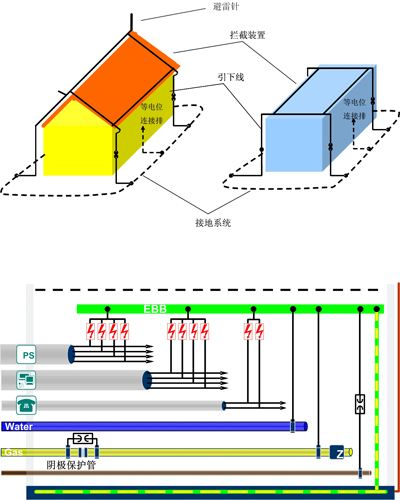

1.外部防護，由接(jie)閃(shan)器、引下線、接(jie)地體組成；

2.內部防護，由合理的屏蔽、接地、布線(xian)、電(dian)位連接、過電(dian)壓保護組成。

因此雷電防(fang)護系統的設(she)計(ji)對(dui)這兩方面(mian)都應給與足夠的重(zhong)視并綜合考慮，形成一套系統防(fang)雷工程，從而減少雷電災害。

二、雷電防護方案設計依據

《建筑物防雷設(she)計(ji)規范》                    （GB 50057—2010）

《建筑(zhu)物電子信(xin)息系統防雷(lei)技術規范》        （GB 50343-2012）

《電子(zi)信(xin)息系(xi)統機房設(she)計規范》             （GB50174-2008）

《建筑物防雷裝置檢測技術規范》    ;        （GB_T 21431-2008）

三、項目簡(jian)介

該項(xiang)目位于XX市新城區(qu)，平均雷(lei)暴日為(wei)33.9天，屬于中雷(lei)區(qu)。XX辦公樓及業(ye)務技(ji)術用(yong)(yong)房(fang)(fang)主要功能(neng)為(wei)辦公用(yong)(yong)房(fang)(fang)、電視電話會議、消防控制(zhi)室、指揮大廳、通信(xin)機房(fang)(fang)等(deng)。 樓內通信(xin)網絡系統、安(an)全防范系統、樓宇自控系統、公安(an)專網系統、監(jian)控系統、照明系統等(deng)構(gou)成(cheng)整個建筑(zhu)(zhu)，根據 GB50057-2010中對于防雷(lei)建筑(zhu)(zhu)物等(deng)級劃分(fen)的(de)規定及辦公樓的(de)功能(neng)和(he)作用(yong)(yong)，劃分(fen)為(wei)第二類防雷(lei)建筑(zhu)(zhu)物。

四、防(fang)雷設計方案(an)

（一(yi)）直擊(ji)雷(lei)防護

直擊雷(lei)(lei)部分按二類防雷(lei)(lei)建筑物設置防雷(lei)(lei)保護措施。屋(wu)頂(ding)采用Φ12熱鍍鋅圓鋼(gang)(gang)作(zuo)(zuo)接(jie)(jie)(jie)(jie)(jie)閃帶。所有突出屋(wu)面的(de)(de)金屬物均與(yu)(yu)(yu)接(jie)(jie)(jie)(jie)(jie)閃帶連(lian)(lian)接(jie)(jie)(jie)(jie)(jie)，利用建筑物柱內四根主筋(jin)(jin)作(zuo)(zuo)為(wei)防雷(lei)(lei)引(yin)下線(xian)(xian),作(zuo)(zuo)為(wei)引(yin)下線(xian)(xian)的(de)(de)鋼(gang)(gang)筋(jin)(jin)從地下室至(zhi)屋(wu)頂(ding)焊(han)接(jie)(jie)(jie)(jie)(jie)。該鋼(gang)(gang)筋(jin)(jin)在屋(wu)頂(ding)連(lian)(lian)通并將(jiang)(jiang)(jiang)其(qi)中一(yi)根引(yin)出屋(wu)面20cm與(yu)(yu)(yu)屋(wu)頂(ding)接(jie)(jie)(jie)(jie)(jie)閃帶連(lian)(lian)接(jie)(jie)(jie)(jie)(jie), 在地下一(yi)層(ceng)底(di)板(ban)將(jiang)(jiang)(jiang)柱中作(zuo)(zuo)引(yin)下線(xian)(xian)的(de)(de)鋼(gang)(gang)筋(jin)(jin)連(lian)(lian)通,并用一(yi)根Φ19鋼(gang)(gang)筋(jin)(jin)引(yin)出室外(wai)(wai)地下1m處,預留(liu)與(yu)(yu)(yu)室外(wai)(wai)人工接(jie)(jie)(jie)(jie)(jie)地體焊(han)接(jie)(jie)(jie)(jie)(jie)。為(wei)防止(zhi)側向雷(lei)(lei)擊,將(jiang)(jiang)(jiang)各層(ceng)屋(wu)頂(ding)部圈梁內的(de)(de)兩根主鋼(gang)(gang)筋(jin)(jin)(大于Φ16)連(lian)(lian)接(jie)(jie)(jie)(jie)(jie),繞建筑物成均壓環(huan),并將(jiang)(jiang)(jiang)其(qi)與(yu)(yu)(yu)所有的(de)(de)引(yin)下線(xian)(xian)連(lian)(lian)接(jie)(jie)(jie)(jie)(jie),并將(jiang)(jiang)(jiang)外(wai)(wai)墻上所有金屬外(wai)(wai)窗及玻璃幕(mu)墻金屬構件(jian)等(deng)與(yu)(yu)(yu)均壓環(huan)連(lian)(lian)接(jie)(jie)(jie)(jie)(jie)。

擬在屋頂適(shi)當位置(zhi)設立三(san)根接閃(shan)針塔，塔高暫定10米高，塔桿材質為白鋼管，接閃(shan)針型號為KS-BLZ-200/M，數量3根。

（二）電源浪涌防護

根據GB 50057-2010《建筑物防(fang)雷(lei)設計規范(fan)》中防(fang)雷(lei)及(ji)(ji)過(guo)電(dian)壓規范(fan)有關(guan)防(fang)雷(lei)分(fen)區的(de)劃(hua)分(fen)和各(ge)級電(dian)源系統(tong)雷(lei)電(dian)及(ji)(ji)過(guo)電(dian)壓保護(hu)要(yao)(yao)求，針對配電(dian)系統(tong)的(de)實(shi)際情況及(ji)(ji)要(yao)(yao)求，將其分(fen)為(wei)三(san)個防(fang)雷(lei)區分(fen)別(bie)加以考(kao)慮(lv)，如果用(yong)電(dian)設備具(ju)有特(te)別(bie)重(zhong)要(yao)(yao)的(de)作用(yong)，需要(yao)(yao)做電(dian)源系統(tong)多級保護(hu)，可防(fang)范(fan)從直(zhi)擊雷(lei)到操作浪涌的(de)各(ge)級過(guo)電(dian)壓的(de)侵襲。

1.電源(yuan)一(yi)級防雷

根據(ju)《建筑物防雷設計規范》第(di)六(liu)章第(di)三節“屏蔽(bi)、接(jie)地和(he)等(deng)電位連接(jie)”第(di)6.3.4條(tiao)及第(di)四節6.4.7條(tiao)規定，在LPZOA或LPZ0B區與LPZ1區交界處，在室外引來的線(xian)路(lu)(lu)上安(an)裝SPD，確(que)定通過SPD的10/350μs雷電流幅值， SPD宜靠近屏蔽(bi)線(xian)路(lu)(lu)末端安(an)裝。

2.電(dian)源二級防雷(lei)

根(gen)據(ju)《建(jian)筑物防雷(lei)設計規范》第六(liu)章6.4.1至6.4.12條LPZ區對(dui)電(dian)涌(yong)保護器（SPD）的(de)要(yao)求依據(ju)雷(lei)電(dian)分流理論，需(xu)使用8/20μs波形、最大放電(dian)電(dian)流為80KA，能(neng)將4KV的(de)線路殘余感應雷(lei)擊(ji)過電(dian)壓(ya)限(xian)制到2.5KV以下。

3.電源三級(ji)防雷(lei)

根據《建筑物防雷(lei)(lei)設(she)計規范(fan)》第六章6.4.1至(zhi)6.4.12條LPZ區對電(dian)(dian)涌保(bao)護器(qi)（SPD）的要求(qiu)及GB 50054-95《低壓配電(dian)(dian)設(she)計規范(fan)》第四章的有關(guan)規定，依據雷(lei)(lei)電(dian)(dian)分流理論(lun)，需使用8/20μs波形，通流容量(liang)20KA。

4.防護(hu)具體措施(shi)

    XX辦公樓(lou)及業(ye)務技術用(yong)房(fang)(fang)(fang)中低壓(ya)(ya)配(pei)(pei)電(dian)(dian)(dian)系統(tong)(tong)(tong)(tong)中（照明、電(dian)(dian)(dian)力、UPS供電(dian)(dian)(dian)）均提(ti)供了浪涌(yong)保(bao)(bao)護(hu)器(qi)，其中低壓(ya)(ya)配(pei)(pei)電(dian)(dian)(dian)系統(tong)(tong)(tong)(tong)安(an)(an)(an)裝一級電(dian)(dian)(dian)源KSP-25KA/350/4P/M,數(shu)量(liang)(liang)3臺。各(ge)樓(lou)層照明配(pei)(pei)電(dian)(dian)(dian)箱、柴油機(ji)等(deng)低壓(ya)(ya)配(pei)(pei)電(dian)(dian)(dian)系統(tong)(tong)(tong)(tong)安(an)(an)(an)裝二(er)級電(dian)(dian)(dian)源浪涌(yong)保(bao)(bao)護(hu)器(qi)KSP-80KA/4P/M，共計665臺。機(ji)房(fang)(fang)(fang)內的配(pei)(pei)電(dian)(dian)(dian)系統(tong)(tong)(tong)(tong)安(an)(an)(an)裝三級電(dian)(dian)(dian)源浪涌(yong)保(bao)(bao)護(hu)器(qi)KSP-40KA/4P/M,數(shu)量(liang)(liang)不確(que)定(ding)。通信機(ji)房(fang)(fang)(fang)、監控機(ji)房(fang)(fang)(fang)等(deng)機(ji)房(fang)(fang)(fang)內設備(bei)存儲重(zhong)要(yao)設備(bei)，需進行精(jing)細防護(hu)，19P機(ji)柜(ju)安(an)(an)(an)裝KS-CP-01A-10A/M的機(ji)柜(ju)式防雷插(cha)(cha)排，每臺配(pei)(pei)一個，數(shu)量(liang)(liang)暫定(ding)為540臺。LED顯示頻(pin)、電(dian)(dian)(dian)腦等(deng)設備(bei)安(an)(an)(an)裝電(dian)(dian)(dian)源防雷插(cha)(cha)排KS-CP-42N/M，數(shu)量(liang)(liang)暫定(ding)500臺。

（三(san)）信號防護

根(gen)據GB 50343-2012《建筑物(wu)電(dian)子(zi)信息系統(tong)防雷(lei)技(ji)術規范》第五(wu)章5.5.2信號(hao)線路的防雷(lei)與接地應符合下列(lie)規定(ding)，信號(hao)防護應做到：

XX辦公樓及業務技術用(yong)房的監(jian)控系統、網(wang)(wang)絡系統、電(dian)子(zi)公告、門禁系統、廣播系統等，24口網(wang)(wang)絡交換機(ji)采用(yong)KS-RJ45-24E/M，數(shu)量X臺(tai)(tai)；所(suo)有千兆網(wang)(wang)絡設備安裝(zhuang)防雷器KS-RJ45-2E/1000，數(shu)量XXX臺(tai)(tai)；室外監(jian)控攝像頭(tou)及每個大樓樓頂的監(jian)控攝像頭(tou)安裝(zhuang)視頻(pin)監(jian)控防雷器KS-E2/220，數(shu)量XX臺(tai)(tai)

（四）接地系統防護

接(jie)地是(shi)避雷(lei)(lei)技術最重要的(de)環節，不(bu)(bu)管是(shi)直(zhi)擊(ji)(ji)雷(lei)(lei)、感應雷(lei)(lei)，還是(shi)他形式的(de)雷(lei)(lei)，最終都(dou)是(shi)把雷(lei)(lei)電(dian)流送入大(da)地。因此(ci)，沒(mei)有合理而良(liang)好的(de)接(jie)地裝置是(shi)不(bu)(bu)能可靠(kao)地避雷(lei)(lei)的(de)。接(jie)地電(dian)阻(zu)越小，散流就(jiu)越快，被雷(lei)(lei)擊(ji)(ji)物體(ti)(ti)高電(dian)位保持時間就(jiu)越短，危險性就(jiu)越小。防(fang)雷(lei)(lei)接(jie)地,變壓器中性點接(jie)地及電(dian)氣設(she)備保護接(jie)地等采用(yong)共(gong)用(yong)接(jie)地裝置,要求接(jie)地電(dian)阻(zu)不(bu)(bu)大(da)于0.5歐(ou)姆(mu),滿足GB50057《建筑物防(fang)雷(lei)(lei)設(she)計規(gui)范》對接(jie)地系統的(de)要求。

消防(fang)控制室、變配電所、信通(tong)機(ji)房(fang)(fang)等(deng)設(she)備用(yong)房(fang)(fang)的接(jie)地利(li)用(yong)大樓共用(yong)接(jie)地裝置,獨立(li)設(she)置接(jie)地引下(xia)線。強,弱(ruo)電豎井(jing)內均設(she)置1根接(jie)地母排, 接(jie)地母線采用(yong)熱鍍(du)鋅(xin)扁(bian)鋼40X4mm,每層的局部等(deng)電位箱(xiang)均與(yu)接(jie)地母排可(ke)靠焊接(jie)。各機(ji)房(fang)(fang)內均設(she)LEB等(deng)電位端(duan)子(zi)箱(xiang)，與(yu)總等(deng)電位端(duan)子(zi)箱(xiang)相連。滿足GB50057《建(jian)筑(zhu)物防(fang)雷設(she)計規范(fan)》對(dui)等(deng)電位連接(jie)的要求。

接地(di)系統若(ruo)不(bu)滿足要(yao)求須增(zeng)設(she)人工(gong)接地(di)極，建議選(xuan)用(yong)KS-JD-1000/M的接地(di)極50根。現場土壤(rang)電阻(zu)(zu)率安裝(zhuang)300Ωm，接地(di)電阻(zu)(zu)不(bu)大于1Ω。室(shi)外監控桿接地(di)電阻(zu)(zu)不(bu)大于4Ω，選(xuan)用(yong)KS-D-I/M接地(di)模(mo)(mo)塊(kuai)，每個監控桿4個接地(di)模(mo)(mo)塊(kuai)。
