一、工程概況

項(xiang)目位于XX地區，三面環山，土(tu)(tu)層較薄(bo)，多為巖石山地，土(tu)(tu)壤電(dian)阻率高，無植(zhi)被。實(shi)測有土(tu)(tu)層部分(fen)為1400歐·米，隨著季節變化接地系(xi)數取(qu)值不(bu)同(tong)。

實測L201、L202建筑物為(wei)強風化白(bai)云巖(yan)土壤電阻率(lv)在(zai)20000歐·米。

    二、技(ji)術分析

根據相關設(she)計規范，防雷(lei)接(jie)地(di)有(you)許多方(fang)法(fa)，主要有(you)：

1．更換(huan)土壤法；

2．人工處理土(tu)壤法；

3、深埋接地極法；

4、多支外引接地(di)裝置法(fa)；

5、接地模塊接地法；

6、污水引(yin)入法；

7、深井(jing)接(jie)地法。

由于土(tu)(tu)壤層淺薄，四季明顯，雨量(liang)不均衡，土(tu)(tu)壤的(de)(de)溫度、濕度及保水量(liang)不穩(wen)定，為了保證建(jian)筑物地(di)網間的(de)(de)距離(li)、接地(di)材質的(de)(de)長(chang)效性(xing)、地(di)網阻(zu)止(zhi)的(de)(de)穩(wen)定性(xing)及施工的(de)(de)便捷性(xing)等，經過(guo)綜(zong)合分析得出，適合該種地(di)理環(huan)境的(de)(de)接地(di)方法為深(shen)井(jing)接地(di)法。

三、設(she)計依據

《建筑物防雷(lei)設計規范》                         GB50057-2010

《建筑物電子信息(xi)系統防雷技(ji)術(shu)規范》             GB50343-2012

《建筑物防雷設施安裝圖(tu)集》                     99D501-1

《防(fang)雷裝置設(she)計審核和竣工驗收規(gui)范》             國家(jia)氣象局(ju)21號令

《通信(xin)局(ju)（站）防雷(lei)與(yu)接地工(gong)程(cheng)設計規范》         YD 5098-2005

《交流(liu)電氣裝置的接地標準》                     DL/T621-1997

四、防雷接地綜合解決(jue)方案

建設(she)地(di)(di)網的(de)地(di)(di)質環境差、土壤電阻(zu)率高，按照設(she)計要求，建筑物的(de)接地(di)(di)阻(zu)值小于1Ω。考慮到(dao)技(ji)術的(de)可行性和合(he)理(li)性，避免(mian)投資上的(de)浪費，采取幾(ji)個(ge)建筑物(wu)聯合(he)共用地(di)網，其阻值按(an)幾(ji)個(ge)建筑物(wu)中設計要求(qiu)的(de)最小值取值小于1Ω即可滿足(zu)原設計(ji)要求。

（一(yi)）各數據計算分(fen)析

1.垂直(zhi)接地(di)電阻計(ji)算

根據巖(yan)土(tu)工(gong)程勘(kan)察報告，第(di)一層(ceng)(ceng)人工(gong)填土(tu)、第(di)二層(ceng)(ceng)黃土(tu)狀粉質粘(zhan)土(tu)、第(di)三層(ceng)(ceng)強風化(hua)白(bai)巖(yan)層(ceng)(ceng)、第(di)四層(ceng)(ceng)微(wei)風化(hua)白(bai)巖(yan)層(ceng)(ceng)，100米未見水層。通過(guo)一系列公式(shi)計算得出，單口井的(de)接(jie)地電阻(zu)為32.22Ω，當(dang)深井接地極周圍加降阻(zu)劑后，可減少土壤平(ping)均電(dian)阻(zu)率(lv)，降阻(zu)率(lv)取0.2，此時(shi)單口井接地電阻25.82Ω。

2.水平接地電阻計(ji)算

井之間的并聯連(lian)接銅線可作為水(shui)平接地帶，其(qi)接地電阻經過(guo)一系列公式計算(suan)

地(di)網中水平接地(di)電阻(zu)R_O =1.56Ω，當水平(ping)(ping)連(lian)接銅線周圍加降阻(zu)劑后(hou)，可(ke)減少土壤平(ping)(ping)均(jun)電阻(zu)率，降阻(zu)率取0.2，此時聯合地網中水平接地電阻R_O =1.25Ω。

3.復合接地(di)電阻(zu)計算

綜(zong)合考(kao)慮深水(shui)井(jing)接地極與(yu)水(shui)平(ping)連接銅線組(zu)合后，其(qi)接地電阻按《交流電氣裝(zhuang)置的接地DL/T621-1997標準計算，6口深井聯合接地(di)網接地(di)電阻值(zhi)R_x=0.74Ω

結論，按上述(shu)設計方法，聯合接地網工頻接地電(dian)阻<1Ω符合甲方工(gong)程要求。

同樣依據公式(shi)在(zai)建筑(zhu)物處(chu)(chu)的(de)避雷(lei)塔處(chu)(chu)的(de)兩個(ge)塔之間（見施工圖）鉆一口130米接地深(shen)井，該深(shen)井為兩個避雷塔(ta)公用(yong)接地井，理(li)論(lun)預算(suan)可達(da)到沖擊電阻(zu)≤10Ω的(de)設計要求，如若(ruo)達不到要求可(ke)將就(jiu)近的(de)兩(liang)個深井(jing)聯合共地。

（二）工程用量

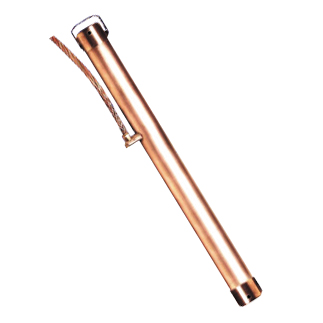

依據深井接(jie)地阻(zu)值計算，需(xu)要在建(jian)筑物之間打(da)6口(kou)接地深井（每口(kou)130米(mi)左(zuo)右(you)）并聯后才(cai)能達到設計(ji)的阻值要求。深(shen)井與建(jian)筑物(wu)地網之間(jian)用95mm²銅線銅焊連(lian)接。施工共需KS-JD-3000離(li)子(zi)接(jie)地極18根（每口(kou)井3根），95mm²銅線連接線1518.5米，降阻劑32.17噸

施工共需(xu)KS-JD-3000/M純銅離子接地極(ji)18根(gen)，垂直(zhi)連接線95mm²銅線(xian)1518.5米，降阻(zu)劑32.17噸。

上述(shu)設計均按理論值(zhi)計算，施工實踐中(zhong)由于(yu)地質(zhi)情況的變化，可(ke)能引起接地阻值(zhi)與計算值(zhi)偏差時，應以實測(ce)值(zhi)增(zeng)減深井接地單元。直(zhi)至(zhi)達(da)到項(xiang)目要(yao)求阻值(zhi)。
