一(yi)、綜(zong)合概述

雷(lei)電(dian)是自然(ran)界中強烈的(de)(de)放電(dian)現象，雷(lei)云(yun)對大地(di)(di)的(de)(de)電(dian)壓低則幾百萬(wan)V，高則數千萬(wan)V甚至更高，通(tong)(tong)過雷(lei)擊(ji)通(tong)(tong)道時，其周圍(wei)將產生強大的(de)(de)電(dian)磁(ci)場和電(dian)磁(ci)輻射，以及雷(lei)電(dian)波(bo)侵入、地(di)(di)電(dian)位反(fan)擊(ji)等(deng)，造成設備(bei)損害(hai)、人員(yuan)傷亡等(deng)重大損失(shi)。學校是人員(yuan)密集場所，一定(ding)按照防直擊(ji)雷(lei)、感應雷(lei)、雷(lei)電(dian)波(bo)侵入、地(di)(di)電(dian)位反(fan)擊(ji)等(deng)進行(xing)“綜合治理、整(zheng)體防御(yu)、多重保護(hu)、層層設防”。

二、雷電危害途徑

1．直擊雷經過接(jie)閃(shan)(shan)器（如(ru)接(jie)閃(shan)(shan)針、接(jie)閃(shan)(shan)帶(dai)、接(jie)閃(shan)(shan)網(wang)等）而直接(jie)瀉放(fang)入地，導(dao)致(zhi)地網(wang)地電位(wei)上升(sheng)。高電壓由設(she)備接(jie)地線引入電子設(she)備造(zao)成地電位(wei)反擊。

2．雷(lei)電流沿引(yin)下(xia)線(xian)入地時，在(zai)引(yin)下(xia)線(xian)周(zhou)圍(wei)產(chan)生(sheng)磁場(chang)，引(yin)下(xia)線(xian)周(zhou)圍(wei)的金屬導體(ti)(ti)經感應而產(chan)生(sheng)過電壓。

3.進出(chu)電(dian)源線和(he)信號線等在(zai)受到直擊(ji)雷(lei)或雷(lei)電(dian)感(gan)應時而加(jia)載的過電(dian)壓及過電(dian)流沿線竄入(ru)，入(ru)侵電(dian)子設備。

三、現場勘(kan)查(cha)及安全隱患

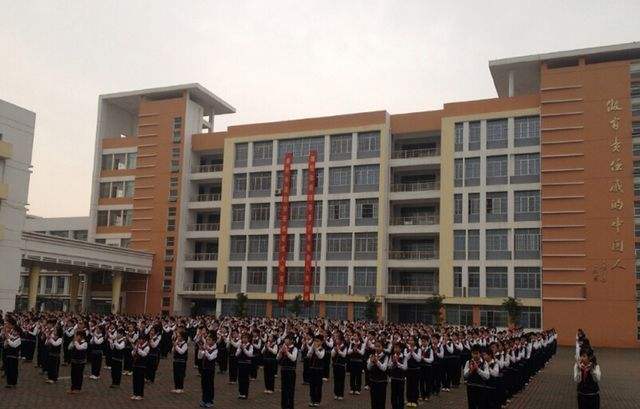

經過我公司(si)工程技術(shu)人員對XX小學(xue)的現場勘查(cha)，發現該學(xue)校(xiao)在防雷保護(hu)方面還不夠完善，學(xue)校(xiao)現場情況如下：

1.學(xue)校教學(xue)樓1樓總配電箱內電源線路(lu)無防雷(lei)器(qi)、無接地，不符合規范要求，應安裝防雷(lei)器(qi)。

2.教(jiao)學樓沒(mei)有完善的直(zhi)擊雷(lei)防護措施，需要進(jin)行(xing)完善。

3.二樓(lou)微機室兩臺分配電(dian)箱內電(dian)源線路(lu)無(wu)防雷器不符合規范要求(qiu)，應安(an)裝(zhuang)防雷器。

4.三樓(lou)樓(lou)層(ceng)分配(pei)電箱內電源線(xian)路無防(fang)雷器不符(fu)合規(gui)范(fan)要求，應安裝(zhuang)防(fang)雷器。

一旦(dan)上(shang)述設(she)施遭受雷(lei)擊，必將(jiang)給學(xue)校的(de)教學(xue)工作帶來影(ying)響，嚴重的(de)會致使教學(xue)系統癱瘓(huan)，甚至引起火(huo)災事故的(de)發生。

四、XX小學防(fang)雷解決方案

（一）直(zhi)擊雷防護

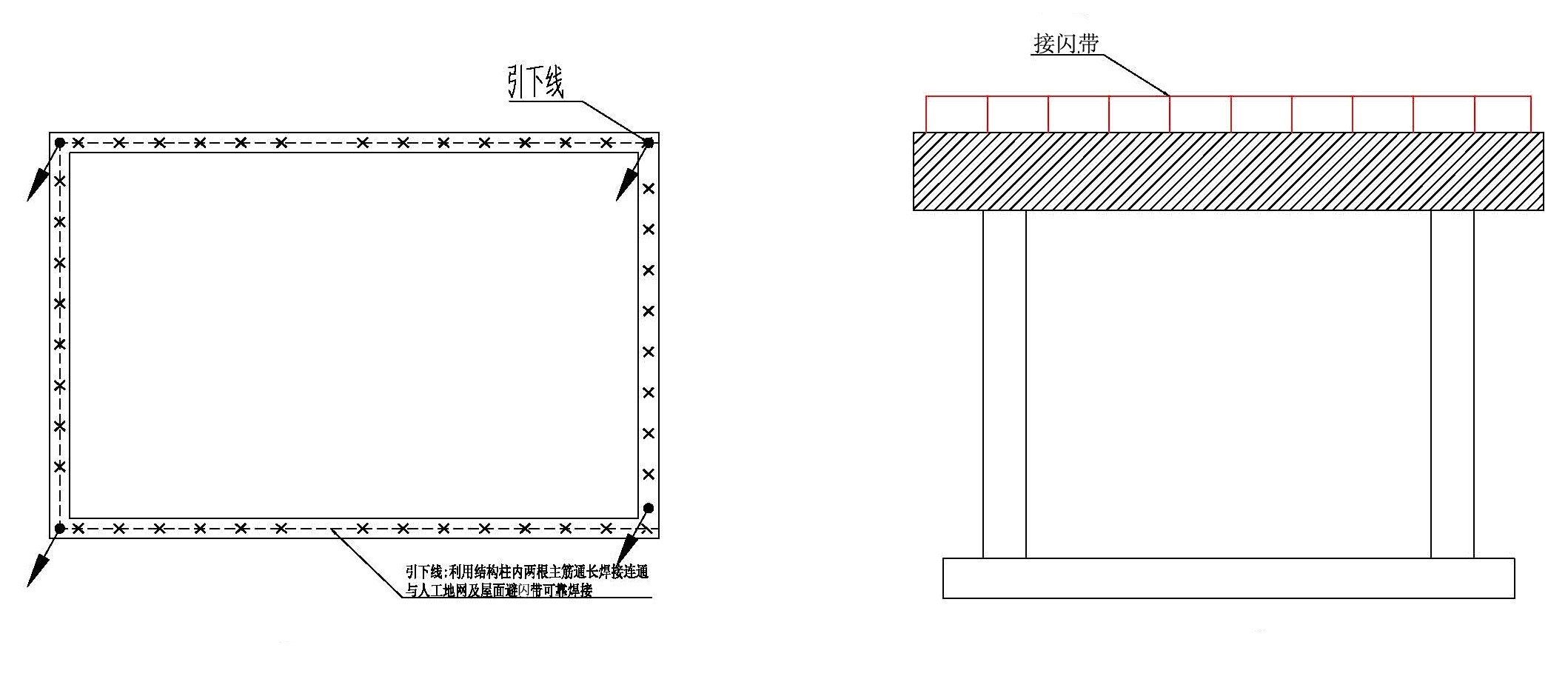

依據國(guo)標(biao)GB50057-2010《建(jian)筑物防(fang)雷設(she)計規范》的要求(qiu)，建(jian)筑物應(ying)當具(ju)有(you)防(fang)直擊雷的措施(shi)。在教學樓屋頂用直徑8mm鍍鋅(xin)圓鋼圍繞(rao)建(jian)筑物周邊敷(fu)設(she)，接閃(shan)帶網格(ge)不(bu)大于(yu)20m*20m或(huo)是24m*16m，并(bing)采用直徑10mm鍍鋅(xin)圓鋼做引(yin)下(xia)(xia)線(xian)引(yin)入接地體處。引(yin)下(xia)(xia)線(xian)不(bu)應(ying)少于(yu)2根，并(bing)沿(yan)建(jian)筑物四周平(ping)均敷(fu)設(she)，引(yin)下(xia)(xia)線(xian)與引(yin)下(xia)(xia)線(xian)之間(jian)間(jian)距不(bu)大于(yu)25m。

教學樓(lou)建筑物的(de)直擊雷(lei)接地用(yong)KS-JD-1000/M接地極(ji)，接地極(ji)間(jian)用(yong)40mm*4mm的(de)鍍鋅扁(bian)鋼連接。

（二）電源系統保護(hu)

電(dian)(dian)(dian)(dian)(dian)(dian)源(yuan)(yuan)防雷(lei)系統(tong)主要是為了(le)防止雷(lei)電(dian)(dian)(dian)(dian)(dian)(dian)波通過(guo)電(dian)(dian)(dian)(dian)(dian)(dian)源(yuan)(yuan)線(xian)路(lu)而對(dui)(dui)室內相(xiang)關(guan)設備(bei)造成危害(hai)。根據有關(guan)數(shu)理統(tong)計(ji)，雷(lei)害(hai)事故(gu)中(zhong)(zhong)70%以上都是從電(dian)(dian)(dian)(dian)(dian)(dian)源(yuan)(yuan)線(xian)路(lu)引入的，所以，對(dui)(dui)電(dian)(dian)(dian)(dian)(dian)(dian)源(yuan)(yuan)系統(tong)的防護(hu)(hu)是非常重要的。依(yi)據中(zhong)(zhong)華人民共和(he)國(guo)國(guo)家標準的相(xiang)關(guan)規定防雷(lei)及(ji)過(guo)電(dian)(dian)(dian)(dian)(dian)(dian)壓(ya)(ya)規范有關(guan)防雷(lei)分區(qu)的劃(hua)分和(he)各級電(dian)(dian)(dian)(dian)(dian)(dian)源(yuan)(yuan)系統(tong)雷(lei)電(dian)(dian)(dian)(dian)(dian)(dian)保(bao)護(hu)(hu)要求(qiu)，針對(dui)(dui)XX中(zhong)(zhong)心小學大(da)樓(lou)配電(dian)(dian)(dian)(dian)(dian)(dian)系統(tong)的實(shi)際情況(kuang)及(ji)要求(qiu)，為避(bi)免雷(lei)電(dian)(dian)(dian)(dian)(dian)(dian)產生(sheng)的高(gao)電(dian)(dian)(dian)(dian)(dian)(dian)壓(ya)(ya)經過(guo)防雷(lei)器(qi)對(dui)(dui)地泄放后(hou)的殘壓(ya)(ya)過(guo)大(da)，或因更大(da)的雷(lei)電(dian)(dian)(dian)(dian)(dian)(dian)流在擊毀防雷(lei)器(qi)后(hou)繼續毀壞后(hou)續設備(bei)，現對(dui)(dui)新湖(hu)鎮中(zhong)(zhong)心小學大(da)樓(lou)電(dian)(dian)(dian)(dian)(dian)(dian)源(yuan)(yuan)線(xian)路(lu)做如下防護(hu)(hu)：

在1樓總配電箱內安裝一級(ji)電源浪涌保護器型號為KSP-25KA/350/M，并配63A/4P空。

在微機室分(fen)配電(dian)箱內安裝二(er)級電(dian)源浪涌(yong)保護器型號為KSP-80KA/4P/M電(dian)源防(fang)雷器，并配32A/4P空開。

在微(wei)機(ji)室利用暗箱在分配電(dian)箱附近安(an)裝三(san)級電(dian)源(yuan)浪涌保護器型號(hao)為KSP-40KA/4P/M電(dian)源(yuan)防雷(lei)器，并配32A/4P空開(kai)。

在3樓樓層配電箱內安裝二級電源浪(lang)涌保(bao)護器型(xing)號為(wei)KSP-80KA/4P/M。

（三）監(jian)控(kong)系統防護

在監控系統線路上網絡視(shi)頻監控三合一避雷器KS-E3/220/M。
