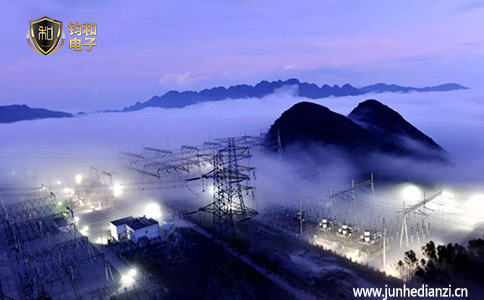

變(bian)電(dian)站(zhan)作(zuo)為輸配電(dian)網(wang)中重(zhong)要的(de)組(zu)成部分之一(yi)，其(qi)防雷(lei)工程質量的(de)好(hao)壞直(zhi)接關系到輸電(dian)線(xian)路的(de)安全。在(zai)變(bian)電(dian)站(zhan)防雷(lei)工程中，最重(zhong)要的(de)就是防雷(lei)接地部分。在(zai)《電氣(qi)裝(zhuang)置(zhi)安裝(zhuang)工(gong)程接地裝(zhuang)置(zhi)施(shi)工(gong)及驗收規范》（GB50169-2006)中明確規定了變電站防雷接地的相關要求。鈞和電子為您做如下分享：

3.1.3需要接(jie)地(di)的直流系統的接(jie)地(di)裝置應符(fu)合下列要求(qiu)：

能與(yu)地(di)構(gou)(gou)成閉合回路且(qie)經常流過電流的(de)接地(di)線(xian)應沿絕(jue)緣墊板敷(fu)設，不(bu)得與(yu)金屬(shu)管道、建筑(zhu)物和設備(bei)的(de)構(gou)(gou)件(jian)有金屬(shu)的(de)連接；

直流電力(li)回路專用的中性線(xian)和直流兩線(xian)制正極的接(jie)(jie)地體、接(jie)(jie)地線(xian)不得與自(zi)然接(jie)(jie)地體有金屬連接(jie)(jie)；當無絕緣隔離(li)裝置時，相互間的距離(li)不應小于 1m。

3.2.4 人工接地網的(de)敷設應符(fu)合以下規定：

人工接地網(wang)的(de)外緣應閉合(he)。外緣各角應做成圓弧(hu)形，團弧(hu)的(de)半徑不宜小于均壓帶間距的(de)一(yi)半；

接地網內應敷設水平均壓帶(dai)，按等間(jian)距或(huo)不等間(jian)距布置；

35kV 及以上變電站(zhan)接(jie)地(di)網邊緣經(jing)常有(you)人(ren)出(chu)入的走道處，應鋪(pu)設(she)碎石、瀝青路面或在(zai)地(di)下裝設(she) 2 條與接(jie)地(di)網相連的均壓帶(dai)。

3.2.5 除臨時接(jie)地(di)裝置外(wai)，接(jie)地(di)裝置應采(cai)用熱(re)鍍(du)鋅鋼材

水(shui)平敷設(she)(she)的可(ke)采用(yong)圓鋼(gang)(gang)和扁鋼(gang)(gang)。垂直敷設(she)(she)的可(ke)采用(yong)角鋼(gang)(gang)和鋼(gang)(gang)管。腐蝕比(bi)較嚴重地(di)區的接(jie)(jie)地(di)裝(zhuang)(zhuang)置，應適當(dang)加大截面，或采用(yong)陰極保護等措施(shi)。不(bu)得采用(yong)鋁導體作(zuo)為接(jie)(jie)地(di)體或接(jie)(jie)地(di)線。當(dang)采用(yong)扁銅(tong)(tong)帶、銅(tong)(tong)絞線、銅(tong)(tong)棒、銅(tong)(tong)包鋼(gang)(gang)、銅(tong)(tong)包鋼(gang)(gang)絞線、鋼(gang)(gang)鍍銅(tong)(tong)、鉛包銅(tong)(tong)等材(cai)料作(zuo)接(jie)(jie)地(di)裝(zhuang)(zhuang)置時，其連接(jie)(jie)應符合本規范的規定。

不得利用(yong)蛇(she)皮管(guan)(guan)、管(guan)(guan)道保溫(wen)層的金屬(shu)外皮或金屬(shu)網(wang)(wang)、低壓照明網(wang)(wang)絡的導線鉛皮以及電纜金屬(shu)護層作(zuo)接地線。蛇(she)皮管(guan)(guan)兩端應(ying)采用(yong)自(zi)固接頭或軟管(guan)(guan)接頭，且兩端應(ying)采用(yong)軟銅線連接。

3.3.1 接地體頂面埋設(she)深度(du)應符合(he)設(she)計規定

當無(wu)規定時，不應(ying)小于0.6m。角鋼(gang)、鋼(gang)管、銅棒、銅管等接(jie)(jie)地(di)體(ti)應(ying)垂(chui)直配置(zhi)。除接(jie)(jie)地(di)體(ti)外，接(jie)(jie)地(di)體(ti)引出(chu)線的垂(chui)直部分和接(jie)(jie)地(di)裝置(zhi)連(lian)接(jie)(jie)(焊接(jie)(jie))部位外側(ce) 100mm 范圍內應(ying)做(zuo)防(fang)腐處理(li)；在做(zuo)防(fang)腐處理(li)前，表面必須(xu)除銹并去掉焊接(jie)(jie)處殘留的藥。

3.3.3 接地線應采取防止(zhi)發生機械損傷和化學腐(fu)蝕的(de)措施

在(zai)與公(gong)路(lu)(lu)、鐵路(lu)(lu)或管道等(deng)交叉及其他(ta)可(ke)能(neng)使接地(di)線遭受損傷處(chu)，均應(ying)(ying)用鋼(gang)管或角鋼(gang)等(deng)加以保(bao)(bao)護(hu)。接地(di)線在(zai)穿過墻壁、樓板和地(di)坪處(chu)應(ying)(ying)加裝鋼(gang)管或其他(ta)堅固的(de)保(bao)(bao)護(hu)套，有化學腐(fu)蝕的(de)部位(wei)還應(ying)(ying)采取防腐(fu)措施。熱(re)(re)鍍鋅鋼(gang)材焊接時將破壞熱(re)(re)鍍鋅防腐(fu)，應(ying)(ying)在(zai)焊痕(hen)外 100mm 內(nei)做防腐(fu)處(chu)理。

3.3.5 每個電氣裝置的接地(di)應(ying)以(yi)單獨(du)的接地(di)線(xian)與接地(di)匯流(liu)排或接地(di)干線(xian)相(xiang)連接。

嚴禁在一個接(jie)(jie)地(di)線(xian)中串接(jie)(jie)幾個需要接(jie)(jie)地(di)的電氣(qi)裝置。重(zhong)要設備和(he)設備構架應有兩根與(yu)主地(di)網不同地(di)點連(lian)接(jie)(jie)的接(jie)(jie)地(di)引(yin)(yin)下線(xian)，且(qie)每根接(jie)(jie)地(di)引(yin)(yin)下線(xian)均應符合熱穩定及(ji)機械強度的要求。連(lian)接(jie)(jie)引(yin)(yin)線(xian)應便于定期進(jin)行檢(jian)查測試。

3.3.12 發電(dian)廠、變電(dian)所電(dian)氣裝(zhuang)置下列(lie)部位(wei)應(ying)專(zhuan)門(men)敷設(she)接(jie)(jie)地(di)線直(zhi)接(jie)(jie)與接(jie)(jie)地(di)體或接(jie)(jie)地(di)母線連接(jie)(jie)：

發電(dian)機機座(zuo)或外(wai)殼(ke)(ke)、出線(xian)柜(ju)，中(zhong)性點柜(ju)的金屬底座(zuo)和外(wai)殼(ke)(ke)，封閉(bi)母線(xian)的外(wai)殼(ke)(ke)；

高(gao)壓配電裝置(zhi)的金屬外殼；

110kV 及以(yi)上鋼筋(jin)混凝(ning)土構(gou)件支座上電氣設備金屬(shu)外殼；

直接(jie)接(jie)地(di)或經消弧線圈接(jie)地(di)的(de)變壓器、旋轉電機的(de)中性點；

高壓并聯電抗器(qi)中性(xing)點所(suo)接消弧(hu)線圈、接地(di)電抗器(qi)、電阻器(qi)等的(de)接地(di)端子(zi)；

GIS 接地端子；

避(bi)雷(lei)器、避(bi)雷(lei)針(zhen)、避(bi)雷(lei)線等接地端子(zi)。

此標準(zhun)中(zhong)還(huan)有很(hen)多(duo)關于變電站防雷接地的(de)相(xiang)關規定，更多(duo)內容請隨時關注鈞和(he)電子網站hld5.cn。
