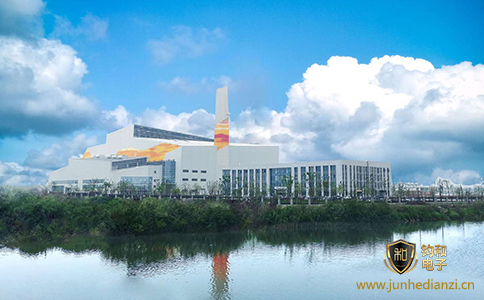

綜合主廠(chang)(chang)(chang)房(fang)及(ji)一般(ban)輔助車間垃圾焚燒發電廠(chang)(chang)(chang)的(de)(de)綜合主廠(chang)(chang)(chang)房(fang)是垃圾焚燒電廠(chang)(chang)(chang)防雷(lei)的(de)(de)重點。廠(chang)(chang)(chang)房(fang)的(de)(de)屋面(mian)型(xing)式分區域(yu)有采用鋼(gang)筋混凝土結構、金屬屋面(mian)板兩種型(xing)式；不同(tong)區塊屋面(mian)高(gao)度也不相同(tong)、呈高(gao)低錯落狀(zhuang)。須根(gen)據計算確定建筑物防雷(lei)級(ji)別(bie)，并進行相應的(de)(de)直擊雷(lei)防護設計。 鈞和電子分享如(ru)下(xia)：

1.接閃器

卸料廠(chang)(chang)房、焚燒廠(chang)(chang)房、煙氣凈化廠(chang)(chang)房、發電(dian)廠(chang)(chang)房局部(bu)等部(bu)分(fen)屋面(mian)為金(jin)屬(shu)(shu)屋面(mian)，金(jin)屬(shu)(shu)面(mian)板無絕緣被覆層(ceng)，板間的(de)連接(jie)是(shi)持久的(de)電(dian)氣貫通，金(jin)屬(shu)(shu)面(mian)板下面(mian)無易(yi)燃(ran)物品，金(jin)屬(shu)(shu)板厚(hou)度不小于 0. 7 mm，利用其做接(jie)閃器(qi)。

主控樓、發電廠房除氧層等部(bu)分屋(wu)面為混凝土屋(wu)面，在屋(wu)頂(ding)沿裝設作防(fang)雷(lei)接(jie)閃 器。接(jie)閃帶支架間距為直(zhi)線(xian)段(duan)1米，轉角段(duan)0.5米。 接(jie)(jie)閃帶(dai)采(cai)用Φ12 圓(yuan)鋼( 熱(re)鍍鋅)，高出女兒墻及屋面150mm。屋面上所有(you)正常工(gong)作不帶(dai)電的金屬物體(ti)(ti)均應與(yu)接(jie)(jie)閃帶(dai)焊接(jie)(jie)相(xiang)連(lian)(lian)、接(jie)(jie)閃器、引下(xia)線(xian)、自然接(jie)(jie)地體(ti)(ti)等應做電氣(qi)連(lian)(lian)接(jie)(jie)。

2.引下線:

該(gai)處為鋼筋(jin)混凝土(tu)(tu)柱的(de): 利用主(zhu)筋(jin)( 至少兩根(gen)且不(bu)小于(yu) Φ16) 作引下線，自上而下的(de)連(lian)接(jie)(jie)(jie)應(ying)是持久的(de)電(dian)氣(qi)貫通，其上端(duan)(duan)伸出 150 mm 與(yu)(yu)接(jie)(jie)(jie)閃帶可靠連(lian)接(jie)(jie)(jie)，具體(ti)(ti)做法參考圖集 15D501，第(di) 24 頁; 其下端(duan)(duan)與(yu)(yu)基(ji)礎(chu)主(zhu)鋼筋(jin)焊接(jie)(jie)(jie)，標注的(de)鋼筋(jin)混凝土(tu)(tu)柱處整坪地面上 + 0. 5 m 處預埋接(jie)(jie)(jie)地端(duan)(duan)子(zi)板，用于(yu)測試(shi)接(jie)(jie)(jie)地電(dian)阻和連(lian)接(jie)(jie)(jie)人(ren)工接(jie)(jie)(jie)地裝置(zhi)。

該處為(wei)鋼柱(zhu)的(de): 利用鋼柱(zhu)作為(wei)引(yin)下(xia)(xia)線，自上而下(xia)(xia)連接成為(wei)持(chi)久的(de)電(dian)氣(qi)貫通(tong)(tong)，其上端(duan)與鋼屋架焊接，金屬面板、鋼屋架、鋼柱(zhu)應(ying)做電(dian)氣(qi)貫通(tong)(tong)連接，其下(xia)(xia)端(duan)應(ying)與基(ji)礎主鋼筋焊接。每個用電(dian)設備的(de)基(ji)礎留預(yu)埋接地端(duan)子(zi)板熱鍍鋅扁(bian)鋼－100 × 100 × 10 mm，用于(yu)連接人工接地裝(zhuang)置、等電(dian)位(wei)接地裝(zhuang)置。預(yu)埋接地端(duan)子(zi)板位(wei)于(yu)設備基(ji)礎頂部或側壁中心距地坪 0. 15 m，具體定位(wei)可以根據實際情(qing)況修正。設備(bei)基礎如(ru)果有配(pei)筋，預(yu)埋接(jie)地(di)端子(zi)板需與基礎內主鋼筋電(dian)氣焊通。預(yu)埋接(jie)地(di)端子(zi)板間須由等電(dian)位(wei)線連(lian)接(jie)。

3.自然接地體:

如果有“箍(gu)筋(jin)連接的(de)鋼(gang)筋(jin)或成網狀(zhuang)的(de)鋼(gang)筋(jin)，其箍(gu)筋(jin)與(yu)鋼(gang)筋(jin)、鋼(gang)筋(jin)與(yu)鋼(gang)筋(jin)應采(cai)用土(tu)建施工(gong)的(de)綁扎法、螺絲(si)、單根鋼(gang)筋(jin)、圓鋼(gang)或外引預(yu)埋連接板、線與(yu)構(gou)件內鋼(gang)筋(jin)的(de)連接應焊(han)接或采(cai)用螺栓緊固的(de)卡夾器連接。構(gou)件之(zhi)間(jian)必須連接成電(dian)氣(qi)通路。”

那么利用基礎鋼筋網作為(wei)( 做(zuo)可靠電氣連(lian)接) 作為(wei)自然接地體(ti)，不需要另外做(zuo)人工接地線； 如果(guo)沒有如上所描述的基(ji)礎鋼(gang)筋，則人工(gong)放置(zhi)等電位連接線。

若柱為獨立樁基，在地下(xia)埋設人工(gong)接(jie)地干線連接(jie)柱基礎鋼筋。

（1）接(jie)閃器(qi)、引下(xia)線、自然接(jie)地(di)體、人工(gong)接(jie)地(di)體等(deng)應(ying)做電氣連(lian)接(jie)。

（2）人工接地(di)裝(zhuang)置/等電位(wei)聯(lian)結線(xian): 埋深為室(shi)外地(di)坪(ping)凍土層以下( 不小于0.8米) ，室(shi)內(nei)一(yi)層地(di)坪(ping)下－0.3m; 室(shi)內(nei)二層及以上接地(di)線(xian)埋在抹面以下。

（3）綜合主廠(chang)房(fang)采用聯合接地(di)方式，即功(gong)能性接地(di)、保(bao)護性接地(di)、電磁兼容性接地(di)、防靜電接地(di)共(gong)用接地(di)系統，要(yao)求接地(di)電阻不大于 1 歐姆，實測不夠時增(zeng)加(jia)如(ru)圖所(suo)示人(ren)工接(jie)地(di)(di)裝(zhuang)置; 接(jie)地(di)(di)裝(zhuang)置通過接(jie)地(di)(di)干線與(yu)綜合管網接(jie)地(di)(di)干線相連。

（4）正常不(bu)帶電(dian)的電(dian)氣設(she)備外(wai)殼、電(dian)纜(lan)鎧裝(zhuang)鋼帶、電(dian)信、儀表(biao)專業的進(jin)線(xian)和(he)工(gong)藝(yi)設(she)備金(jin)(jin)屬外(wai)殼、金(jin)(jin)屬管道(dao)、金(jin)(jin)屬構件( 欄桿、梯、平臺、支(zhi)架(jia)等(deng)) 等(deng)均應(ying)(ying)做(zuo)等(deng)電(dian)位連接(jie)(jie)(jie)，并可靠接(jie)(jie)(jie)地(di)(di)。輸送含(han)有易燃、易爆氣體(ti)或安裝(zhuang)在(zai)易燃、易爆環(huan)境的風管系統必須設(she)置(zhi)可靠的防靜電(dian)接(jie)(jie)(jie)地(di)(di)。利用(yong)金(jin)(jin)屬電(dian)纜(lan)橋架(jia)做(zuo)接(jie)(jie)(jie)地(di)(di)干線(xian)，橋架(jia)全(quan)程各伸縮(suo)連接(jie)(jie)(jie)板和(he)多節連接(jie)(jie)(jie)板處應(ying)(ying)采(cai)用(yong)軟導線(xian)或編織銅線(xian)16 mm，跨接(jie)(jie)(jie)。金(jin)(jin)屬電(dian)纜(lan)橋架(jia)及其支(zhi)吊架(jia)不(bu)應(ying)(ying)少(shao)于(yu) 2 處與接(jie)(jie)(jie)地(di)(di)干線(xian)相連; 每(mei)隔(ge) 25 米設(she)重復接(jie)(jie)(jie)地(di)(di); 橋架(jia)在(zai)引(yin)入引(yin)出(chu)建筑(zhu)物時，應(ying)(ying)與建筑(zhu)物室內接(jie)(jie)(jie)地(di)(di)干線(xian)或室外(wai)接(jie)(jie)(jie)地(di)(di)裝(zhuang)置(zhi)相連接(jie)(jie)(jie)。

高低(di)壓配電柜、變壓器、保護(hu)(hu)控制(zhi)屏柜的保護(hu)(hu)性(xing)接地(di)由柜體外(wai)殼與基礎框架電氣貫通(tong)，再(zai)采(cai)用40*4熱(re)鍍鋅(xin)扁(bian)鋼與附近的電纜溝內或電纜主架上的通(tong)長熱(re)鍍鋅(xin)接地(di)扁(bian)鋼40*6電氣連通(tong)。最終聯入總等電位接地(di)箱 MEB。變壓器中(zhong)性線(xian)接入與之相連的(de)低壓配電柜中(zhong)性線(xian)母排，多(duo)段低壓配電柜中(zhong)性線(xian)通(tong)過母線(xian)橋連通(tong)，最

終由一點采用(yong)銅芯接(jie)地(di)電纜(lan)接(jie)入總等(deng)電位接(jie)地(di)箱MEB。裝(zhuang)設保護和控制裝(zhuang)置的(de)屏柜地(di)面下設置的(de)等(deng)電位接(jie)地(di)網采用(yong)截面積不小于100mm²的接(jie)(jie)地銅排連接(jie)(jie)成首(shou)末端可靠連接(jie)(jie)的環網，并應(ying)用截(jie)面積不小于50mm²、不少于 4 根銅(tong)纜(lan)與接地(di)網一點連接。

裝(zhuang)設保護和控制裝(zhuang)置的屏(ping)柜內下部應設有截面積不小于100mm²的接地銅排，屏柜內(nei)裝(zhuang)置的接地端子應用(yong)截面積不小于4mm²的多股(gu)銅線和(he)接(jie)地銅排相(xiang)連，接(jie)地銅排應用截面積 50mm²的(de)銅纜與地面(mian)下(xia)的(de)等電(dian)位接地線相連。

配(pei)(pei)電室(shi)、電纜夾(jia)層設置接(jie)地干(gan)(gan)線(xian)(xian)(40*6熱鍍鋅扁鋼，黃綠色(se)標)，中心距地0.3m，沿墻四周明敷設.主變壓器(qi)室(shi)、10kV 配(pei)(pei)電室(shi)、低(di)壓配(pei)(pei)電室(shi)接(jie)地干(gan)(gan)線(xian)(xian)上應設置不少于2個(ge)供臨時接(jie)地用的接(jie)線(xian)(xian)柱或(huo)接(jie)地螺栓。接(jie)地干(gan)(gan)線(xian)(xian)接(jie)入等(deng)電位接(jie)地箱(xiang) MEB /LEB。

（1）主(zhu)接地(di)干線過門或經常有人(ren)出入(ru)的走(zou)道處， 應鋪設瀝青(qing)路面/絕緣水泥或(huo)(huo)在地下(xia)裝設兩條與接地網相連的(de)(de)均(jun)壓帶。現場有(you)操作需要的(de)(de)設備處，應正鋪設瀝青(qing)路面/絕緣水泥/鵝卵石。引下(xia)線3m范圍內地表(biao)層的(de)(de)電阻率不小于50kΩm，或(huo)(huo)敷設 5cm 厚瀝青(qing)層或(huo)(huo) 15cm 厚礫石層。

（2）電氣專業應與建(jian)筑、結(jie)構、水道、暖通、電信、自控等相關專業密切配合，做好防雷(lei)及接地(di)工作(zuo)。儀表、電信設備的接地(di)設計還需見相關專業圖紙。
