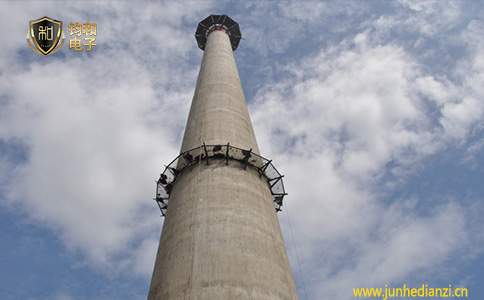

煙(yan)囪是(shi)很(hen)多化工、熱電、冶金等企業的重要(yao)設備。很(hen)多煙(yan)囪高聳入云，須(xu)在建設之初(chu)就配合開(kai)展防雷工程，采(cai)取全(quan)面的防雷措(cuo)施，確(que)保煙(yan)囪本身及(ji)廠區的防雷安(an)全(quan)。今(jin)天，鈞和(he)電子(zi)為您分享煙(yan)囪的防雷措(cuo)施。

    一、煙囪防雷措施的相(xiang)關(guan)規定(ding)

根(gen)據《建筑物防(fang)雷設計(ji)(ji)規(gui)(gui)范(fan)》（GB50057-2010）、《石油化工裝置(zhi)防(fang)雷設計(ji)(ji)規(gui)(gui)范(fan)》（GB50650-2011）及(ji)《煙(yan)囪設計(ji)(ji)規(gui)(gui)范(fan)》（GB50051-2013）等的(de)相關規(gui)(gui)定，煙(yan)囪防(fang)雷措(cuo)施主要有：

1.煙囪要設置防雷設施；

2.磚煙(yan)(yan)囪(cong)、鋼筋混凝土煙(yan)(yan)囪(cong)宜在煙(yan)(yan)囪(cong)上裝設接(jie)(jie)(jie)閃桿(gan)或接(jie)(jie)(jie)閃環保(bao)護。多(duo)支接(jie)(jie)(jie)閃桿(gan)應(ying)連接(jie)(jie)(jie)在閉合環上；

3.當非金屬(shu)煙(yan)囪(cong)無法采用單支或雙支接(jie)閃桿保護時，應在煙(yan)囪(cong)口(kou)裝設環形接(jie)閃帶，并應對稱設置(zhi)三(san)支高出煙(yan)囪(cong)口(kou)不低于0.5m的接(jie)閃桿；

4.鋼(gang)筋(jin)(jin)混(hun)凝土煙囪的(de)鋼(gang)筋(jin)(jin)應在其底部與引(yin)下(xia)線和貫通(tong)連(lian)接的(de)金屬爬梯相連(lian)。 宜(yi)利用鋼(gang)筋(jin)(jin)作為引(yin)下(xia)線，可不另設(she)專(zhuan)用引(yin)下(xia)線；

5.高度不超過40m的煙(yan)囪，可只設(she)(she)一根(gen)引(yin)下線，超過40m時應設(she)(she)兩根(gen)引(yin)下線。可利用螺栓或焊接連接的一座金屬爬梯作為兩根(gen)引(yin)下線用；

6.金屬煙囪應作為接閃器和引下線。

二(er)、煙囪的具體防雷措施(shi)

在實(shi)際生產生活(huo)中(zhong)，煙囪(cong)多由(you)混凝土(tu)外(wai)筒和雙鋼內筒組成(cheng)。具體防雷措施如下：

（一(yi)）煙囪上接(jie)閃器

接閃(shan)(shan)(shan)器采用(yong)(yong)接閃(shan)(shan)(shan)桿(gan)，高度為高處(chu)(chu)煙囪(cong)2.5米。接閃(shan)(shan)(shan)桿(gan)采用(yong)(yong)Φ60* 6.0mm耐酸不(bu)銹鋼(gang)鋼(gang)管，接閃(shan)(shan)(shan)桿(gan)要可靠(kao)焊接。根據(ju)煙囪(cong)頂部周長設定接閃(shan)(shan)(shan)桿(gan)的數(shu)量，繞煙囪(cong)頂部均(jun)勻分布，并可靠(kao)焊接。中部和下(xia)部由土建預埋(mai)的不(bu)銹鋼(gang)抱(bao)箍固定，距頂部0.7m和1.75m處(chu)(chu)用(yong)(yong)環(huan)形不(bu)銹鋼(gang)抱(bao)箍固定，以保(bao)證良好的電氣連(lian)接。

在距煙(yan)囪混(hun)(hun)凝(ning)土(tu)(tu)(tu)外(wai)筒的頂部(bu)的混(hun)(hun)凝(ning)土(tu)(tu)(tu)墻(qiang)內(nei)(nei)(nei)壁(bi)土(tu)(tu)(tu)建預留6個160× 150× 100孔(kong)洞(dong)，該6個孔(kong)洞(dong)在混(hun)(hun)凝(ning)土(tu)(tu)(tu)墻(qiang)內(nei)(nei)(nei)壁(bi)均布。 同時(shi)在距煙(yan)囪混(hun)(hun)凝(ning)土(tu)(tu)(tu)外(wai)筒的頂部(bu)混(hun)(hun)凝(ning)土(tu)(tu)(tu)墻(qiang)內(nei)(nei)(nei)設環形(xing)鍍鋅扁鋼(gang)，環形(xing)鍍鋅扁鋼(gang)在6個孔(kong)洞(dong)內(nei)(nei)(nei)與(yu)接(jie)閃(shan)桿底(di)部(bu)、混(hun)(hun)凝(ning)土(tu)(tu)(tu)墻(qiang)內(nei)(nei)(nei)引下線及(ji)時(shi)鋼(gang)內(nei)(nei)(nei)筒可靠連接(jie)。

（二）煙囪的防(fang)雷引下線

在煙囪混凝土外(wai)筒(tong)內暗(an)敷(fu)4根Φ18專用(yong)防雷(lei)引下線。引下線在上部引出2m與接(jie)(jie)閃(shan)(shan)桿(gan)抱(bao)箍可靠連接(jie)(jie)，接(jie)(jie)閃(shan)(shan)桿(gan)下部0.5m處引出后與接(jie)(jie)地網相連，上下貫(guan)通，保證可靠的電氣連接(jie)(jie)。防雷(lei)引下線選用(yong)60*8鍍鋅扁鋼(gang)，沿筒(tong)外(wai)壁(bi)敷(fu)設，每隔(ge)0.5m用(yong)不銹鋼(gang)抱(bao)箍固定(ding)于土建(jian)預埋(mai)件上。敷(fu)設避雷(lei)引下線時注(zhu)意(yi)避開煙囪的窗(chuang)戶、預留孔洞等。

（三）煙囪(cong)的等電位(wei)連接

在煙囪外壁每隔30米(mi)處敷設水平均壓環，起到防(fang)雷(lei)等電位連接的(de)作用。水平均壓環采用60*6的(de)熱鍍鋅(xin)扁鋼，與土(tu)建預埋件(jian)及4根避雷(lei)針引(yin)下線可靠連接， 連接采用十(shi)字接頭或T形(xing)接頭，以(yi)保證各(ge)導體(ti)的(de)連通。

（四）煙囪的(de)防雷接(jie)地

煙囪(cong)的(de)防雷接(jie)(jie)(jie)地(di)部分，沿煙囪(cong)基礎外圍環繞一圈敷設接(jie)(jie)(jie)地(di)網。接(jie)(jie)(jie)地(di)網由(you)水平(ping)接(jie)(jie)(jie)地(di)體(ti)和垂(chui)直接(jie)(jie)(jie)地(di)體(ti)組成，水平(ping)接(jie)(jie)(jie)地(di)干(gan)線的(de)埋(mai)深為(wei)地(di)坪(ping)以下(xia)1m，根據土建(jian)的(de)基 礎情況埋(mai)深允許適當調整(zheng)。

煙囪(cong)(cong)底部(bu)接(jie)地平面混凝(ning)土煙囪(cong)(cong)壁內(nei)鋼(gang)筋、鋼(gang)內(nei)筒、基(ji)礎內(nei)鋼(gang)筋連接(jie)均(jun)要與接(jie)地網(wang)可靠連接(jie)。地下接(jie)地網(wang)的敷設(she)應結合基(ji)礎施工同時進行，水平接(jie)地干(gan)線應埋設(she)在粘土中(zhong)。

綜上，煙囪的防(fang)雷措施主要(yao)(yao)是直擊雷防(fang)護措施，施工完畢后需要(yao)(yao)檢測接(jie)地電阻值，要(yao)(yao)求(qiu)達到(dao)10Ω以下。上述防(fang)雷措施是通常(chang)情況下防(fang)雷工程(cheng)中(zhong)要(yao)(yao)實施的方面，具體需要(yao)(yao)根據(ju)煙囪的情況及土壤電阻率單(dan)獨設(she)計防(fang)雷方案。
