為了保證用電(dian)安全，低(di)壓配(pei)(pei)電(dian)系統中的有多種接(jie)(jie)地形(xing)式。接(jie)(jie)地形(xing)式的不同，其防(fang)雷(lei)(lei)措施也有所不同，選配(pei)(pei)的電(dian)源防(fang)雷(lei)(lei)器(qi)也不同。今天鈞(jun)和電(dian)子分享低(di)壓配(pei)(pei)電(dian)系統中的接(jie)(jie)地類型和特(te)點。

一是(shi)，低壓配電系統接地制式的(de)分類(lei)

低壓配電系(xi)統接(jie)(jie)地制式按照(zhao)配電系(xi)統和電氣設備不同(tong)的接(jie)(jie)地組合共(gong)分三種(zhong)類型(xing)：TN系統、TT系統、IT系統。TN系統按中性線N和保護線PE的組合方式不同又分為TN- C、TN-S、TN-C-S 三種形式，IT 系統根據中性線N和保護線PE的組合方式不同分為絕緣、高阻兩種接地形式。

二是(shi)，低壓配電系統接地制式的特點

（一）TN 系統

在TN系統中，所有電氣設備的外露導電部分接到保護線上，與配電系統的接地點相連，這個接地點通常是配電系統的中性點。假如沒有中性點或沒有引出中性點，可將變壓器二次側的一相接地，但必須注意該接地線不能作為保護線（PEN）。保護線應在每個變電站附近接地。配電系統引入建筑物時，保護線在其入口處接地。按中性線N和保護線PE 的組合方式不同又分為 TN-C、TN-S、TN-C-S三種形式。

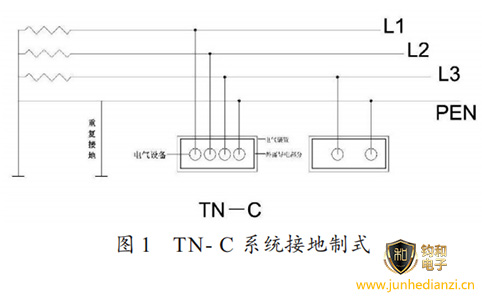

1.TN-C系統

在(zai) TN-C系統中，保護線PE和中性線N合并為 PEN，但當發生接地短路故障時故障電流大，安全性差。對于單相負載或三相不平衡負載，PEN 線上有電流，會對敏感電子設備產生不利影響。當 PEN 斷線或相線對地短路時，將呈現相當高的故障電壓，危險性較大。

防雷措施(shi)中，接地(di)電阻不得(de)大于 4Ω，保證重復接地線導通并接地良好，以降低零線或設備外殼的電位，在一定程度上保護工作人員的人生安全；總配電箱和用(yong)戶(hu)端PEN 線的接地電阻都不得大于4Ω，保證PEN與重復接地的導通；電氣設備與(yu)PEN的連接情況，接(jie)觸電阻不得大于0.03Ω，接地電阻不得大于 4Ω。

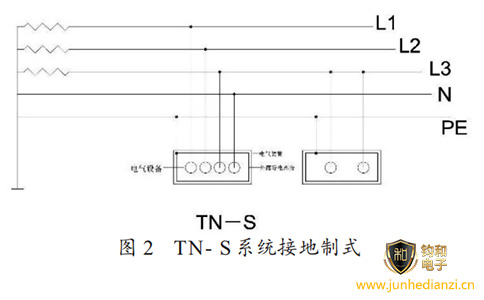

2.TN-S系(xi)統(tong)

在 TN-S系統中，PE（保護線）和 N（中性線或零線）是分開的，與TN- C 系統相比并多用了一根導線，提高了線路成本。正常運行時 PE 線上沒有負荷電流，所以與 PE線相連的電氣設備的金屬外殼不帶電位。在住宅建筑內采用該系統供電方便安全，缺點是仍不能解決相線對地短路時引起的電壓升高。

防雷(lei)措(cuo)施(shi)中，要(yao)正確區分 N 線和 PE 線，N線接至電氣設備，是零線。PE 線接至設備外露導電部分，是保護線；總配電箱和用戶端測量N線和 PE 線接地電阻都不得大于4Ω，保證各自(zi)導(dao)通；N 線與電氣設備和 PE 線與設備外露導電部分的連接情況，接觸電阻不得大于0.03Ω。

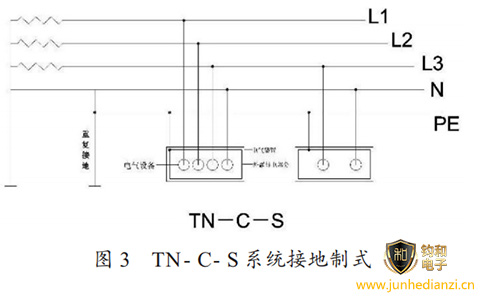

3.TN-C-S 系統(tong)

在 TN- C- S 系統中，前半部分中性線（N）和保護線（PE）是合在一起的（PEN）線，后半部分中性線（N）和保護線(xian)（PE）是分開的(de)，且(qie)中性線(xian)（N）應對(dui)地絕(jue)緣，分開后(hou)不能再合(he)并，即保持分開后(hou)形成的(de) TN-S系(xi)(xi)(xi)統(tong)(tong)特點。為(wei)防(fang)止混淆，使(shi)用各自的(de)色(se)標，N線(xian)一(yi)般(ban)為(wei)藍色(se)，PE為(wei)黃綠(lv)相(xiang)間色(se)。TN-C-S系(xi)(xi)(xi)統(tong)(tong)是一(yi)個廣泛采用的(de)配電系(xi)(xi)(xi)統(tong)(tong)，在住宅建(jian)筑中電源線(xian)路(lu)采用 TN-C系(xi)(xi)(xi)統(tong)(tong)，進(jin)入建(jian)筑物內改為(wei) TN-S系(xi)(xi)(xi)統(tong)(tong)，線(xian)路(lu)機(ji)構簡(jian)單，安全性(xing)好。

防雷措施中，PEN線(xian)接(jie)地電阻(zu)不(bu)大(da)于4Ω；重復接(jie)地線(xian)接(jie)地電阻(zu)不(bu)大(da)于 4Ω；區分N線(xian)和 PE線(xian)，總配電箱和客戶端接(jie)地電阻(zu)不(bu)大(da)于4Ω，并保(bao)證相互導(dao)通；N 線(xian)與電氣設備和 PE 線(xian)與設備外露導(dao)電部分要連通(tong)，接觸(chu)電阻不大于0.03Ω。

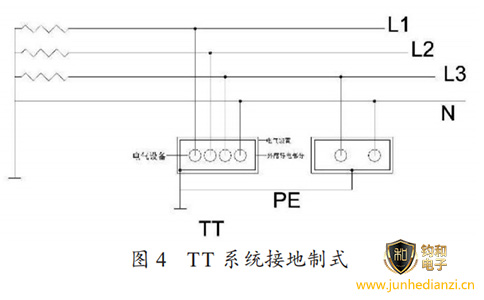

（二）TT系統(tong)

TT系統(tong)必須(xu)有一(yi)(yi)個直接接地(di)點(dian)(dian)，一(yi)(yi)般是(shi)變壓器或發(fa)電(dian)(dian)機的(de)(de)中(zhong)(zhong)性點(dian)(dian)。如(ru)果(guo)沒(mei)有中(zhong)(zhong)性點(dian)(dian)，有一(yi)(yi)根相線(xian)(xian)必須(xu)接地(di)。電(dian)(dian)氣(qi)(qi)設(she)(she)備(bei)的(de)(de)金屬外殼或框(kuang)架必須(xu)接地(di)。TT 系統(tong)中(zhong)(zhong)，電(dian)(dian)氣(qi)(qi)設(she)(she)備(bei)的(de)(de)外露導電(dian)(dian)部分單獨接地(di)，與電(dian)(dian)源接地(di)無電(dian)(dian)氣(qi)(qi)聯系，適用(yong)于(yu)對電(dian)(dian)位敏(min)感的(de)(de)小容量的(de)(de)精密電(dian)(dian)子設(she)(she)備(bei)的(de)(de)供電(dian)(dian)，其 PE 線(xian)(xian)也各自獨立，避免發(fa)生(sheng)(sheng)故障(zhang)時對其他設(she)(she)備(bei)影響。TT 系統(tong)發(fa)生(sheng)(sheng)對地(di)短路時短路電(dian)(dian)流小，危險性較小，但應用(yong)有一(yi)(yi)定的(de)(de)局限性。

防雷措施中，N 線，測量(liang)接地(di)電(dian)阻(zu)不(bu)大于 4Ω；PE 線接地(di)電(dian)阻(zu)不(bu)大于4Ω，外露導(dao)電(dian)部分的(de)連接接觸(chu)電(dian)阻(zu)不(bu)大于 0.03Ω。

（三）IT 系統

IT 系(xi)統接地類型有三種，分別是：

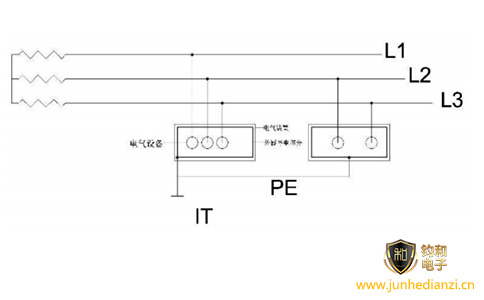

1.配電系統中(zhong)性點與大地絕緣

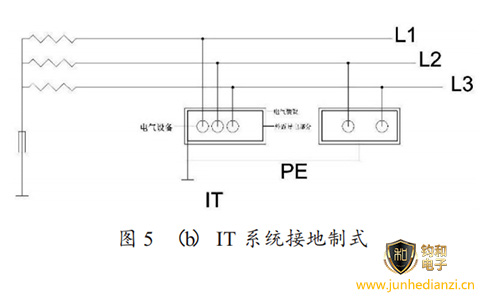

2.配電(dian)系(xi)統中性點(dian)通過一定的阻(zu)抗接(jie)地，電(dian)源接(jie)地極與外露導電(dian)部分的接(jie)地極是分開的

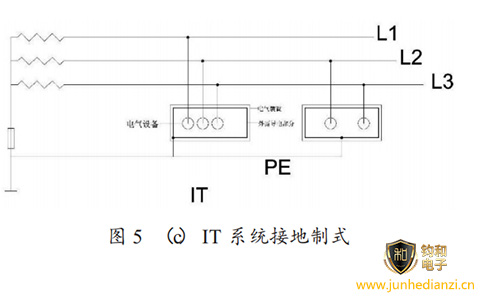

3.電源(yuan)中性(xing)點通過一定的阻抗接地，外露導電部分接到電源(yuan)的接地極上

無論哪種形式，接地電(dian)阻≤4Ω，PE 線與外露(lu)導電(dian)部(bu)分的連(lian)接情況，接觸電(dian)阻≤0.03Ω。

IT系(xi)統的(de)(de)電(dian)源不接(jie)地或通(tong)(tong)過高(gao)阻接(jie)地，電(dian)氣設備(bei)的(de)(de)外露導電(dian)部分(fen)可(ke)直接(jie)接(jie)地或通(tong)(tong)過保護(hu)線接(jie)到電(dian)源的(de)(de)接(jie)地極(ji)上。這(zhe)種系(xi)統第(di)一次出現(xian)故(gu)(gu)(gu)障(zhang)時，故(gu)(gu)(gu)障(zhang)電(dian)流受到限制，電(dian)氣設備(bei)的(de)(de)金(jin)屬外殼(ke)上不會(hui)產生危(wei)險的(de)(de)接(jie)觸(chu)電(dian)壓，因此可(ke)以不用切(qie)斷電(dian)源，電(dian)氣設備(bei)還(huan)能(neng)繼續運(yun)行(xing)，可(ke)及時排除故(gu)(gu)(gu)障(zhang)。但如(ru)果在故(gu)(gu)(gu)障(zhang)未排除前(qian)又(you)發生第(di)二(er)次故(gu)(gu)(gu)障(zhang)時則故(gu)(gu)(gu)障(zhang)電(dian)流大，危(wei)險性也很(hen)大，因此必須(xu)要有非常可(ke)靠(kao)的(de)(de)故(gu)(gu)(gu)障(zhang)檢測和報警設備(bei)。適用于爆炸危(wei)險環境(jing)、礦山(shan)等連續不停電(dian)生產的(de)(de)場所(suo)。
