浪涌保護器(qi)（SPD）能夠有效限制瞬態過電壓，保護線路中的設備。在選擇該產品時，要根據現場被保護線路和設備的情況進行選型。今天，鈞和電子為您分享SPD的分類及性能要求。

一(yi)是，浪涌保護器的分類

電源系統用(yong)的電涌(yong)保護器（SPD）通(tong)常有3種類型(xing)：限壓型(xing) SPD、開關型 SPD、組合型 SPD，實際應用中大多采用并聯方式或凱文連(lian)接（Kelvin connections）為主。下面分別進行相關技術特性的介紹。

1.限壓型

限壓型 SPD 在無浪涌瞬時過電壓時呈高阻態，但隨著浪涌電流和電壓的增大，其阻抗不斷降低的一種 SPD。限壓型 SPD 的電流電壓特性為強烈非線性，有時被稱為“箝壓型 SPD”。限壓型 SPD 的常用器件有：壓敏電阻器（MOV）、瞬態抑制二極管（TV 器件）、穩壓二極管等。

通信(xin)交流系統用(yong)的(de)(de)限壓特(te)性的(de)(de) SPD 主要由氧化鋅壓敏電阻器（MOV）制作而成，在對浪涌過電壓進行響應時，其阻抗降低但并不會表現為極低阻抗，而是存在一定幅度的“箝位電壓”，也就是限制電壓，因此限壓型 SPD 不存在明顯的工頻續流問題，合適使用在有源電力線如 L-N、L-PE、L-L 或 N-PE 之間的所有保護模式中。

工頻續(xu)流是指 SPD 被施加沖擊放電電流以后，由交流電源系統流入 SPD 的電流峰值。

不過，通常由于 MOV 器件存在毫安級的漏電流（殘流）特性，限壓型 SPD 長時間使用后容易造成自身漏電流增大，導致熱穩定性變差以及使用壽命顯著縮短的問題，因此，限壓型 SPD 對熱保護脫離裝置的要求較高。

脫離裝置是在 SPD失效時，把 SPD 或 SPD 的一部分從電源系統斷開的裝置。

2.開(kai)關型

開關型 SPD 在無浪涌沖擊時呈高阻態，近似開路，但一旦響應雷電浪涌等瞬時過電壓時，其阻抗突變為較低或極低阻抗，近似短路，允許雷電流通過，即具有“Crowbar電路”的開關特性，有時也被稱為“短路開關型 SPD”。開關型 SPD 的常用器件有：火花間隙、石墨間隙、氣體放電管、固體放電管 / 半導體放電管、晶閘管等。

由(you)于開(kai)關型 SPD 在雷電浪涌沖擊時呈現低阻態，如果 SPD 自身沒有相應的續流遮斷能力（Ifi），將導致較大的工頻電流持續流經 SPD，續流大小與現場能提供的預期短路電流有關，可能幾十 A 乃至 kA 級別，較長時間的續流將使得在雷電浪涌消失后 SPD 也無法恢復到正常的高阻（開路）狀態，持續的續流將造成 SPD 過熱甚至炸裂燒毀，引發火災安全隱患。

因(yin)此，開關(guan)型 SPD 通常只用于電源系統 N-PE 之間（或低壓低流的信號系統中），如果應用在有源電力線 L-PE、L-N 或 L-L 的保護上，開關型 SPD 必須具備可靠的續流遮斷能力。同時，為了防止開關型 SPD 無法遮斷續流的意外發生，通常還需配置后備保護裝置（如熔絲、斷路器、剩余電流裝置 RCD 等）。

3.組(zu)合型(xing)

由(you)開關型器(qi)件和限壓型器(qi)件組(zu)合而成的一種 SPD。依據所加電壓的特性，它可呈現出開關的特性或限壓的特性或者這兩者兼有的特性。

因(yin)此，組合型 SPD 的應用，必須根據其對雷電浪涌響應的特性（即開關特性或限壓特性）來使用。

二是，限壓型與開(kai)關型 SPD 技術性能比較

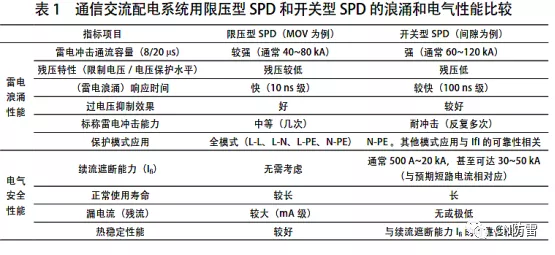

關于通信配電系統(tong)用(yong)的限壓(ya)型和開關型 SPD 的雷電浪涌和電氣安全性能的技術特點對比如下圖(tu)：

由此可(ke)以看出，與(yu)限壓型(xing) SPD 相比，開關型SPD 在雷電浪涌和電氣安全性能方面也有著自身的特點，如：雷電沖擊通流容量大、耐多次沖擊能力強、使用壽命長、殘壓低、幾乎無漏電流等特性。

因(yin)此(ci)，如果開關(guan)型(xing) SPD 的續流遮斷能力的可靠性和安全性能得到進一步的測試驗證的話，與限壓型 SPD 一樣可以使用在其他保護模式上（如 L-N、L-PE 等），將可以更好發揮開關型 SPD 良好的雷電泄放能量強和使用壽命長的特性，豐富信息通信電源系統保護用 SPD 產品的選擇與應用。
