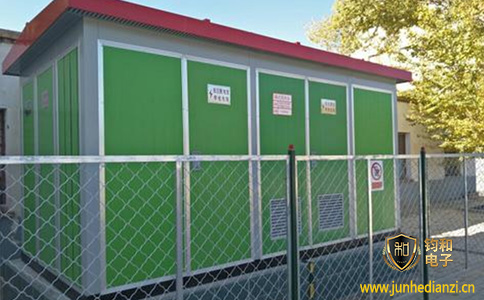

按照GB 50057-2010 4.3.8條第(di)4款(kuan)要求：當電(dian)源由室外箱變引(yin)至設(she)有防雷裝置(zhi)的建筑物內時，應在低(di)壓(ya)電(dian)源線路引(yin)入的總配(pei)電(dian)箱、配(pei)電(dian)柜處裝設(she)Ⅰ級試驗的浪涌保護器。那么(me)室外箱變處如(ru)何設(she)置(zhi)SPD呢？針對該問題(ti)，鈞和電(dian)子做如(ru)下分享，僅(jin)供(gong)參考。

一(yi)是，浪涌分流(liu)原則

設有(you)防雷(lei)裝(zhuang)置的(de)建筑物(wu)內的(de)電(dian)氣(qi)和電(dian)子系(xi)統(tong)，可(ke)(ke)(ke)能遭受(shou)(shou)(shou)雷(lei)擊(ji)（S1損害(hai)(hai)(hai)源(yuan)）時的(de)地電(dian)位(wei)反擊(ji)，也(ye)可(ke)(ke)(ke)能承受(shou)(shou)(shou)室外箱變及其埋地線路遭受(shou)(shou)(shou)雷(lei)擊(ji)（S3損害(hai)(hai)(hai)源(yuan)）的(de)閃電(dian)電(dian)涌侵入。按照(zhao)GB 50057-2010，通常可(ke)(ke)(ke)僅考慮更嚴(yan)酷(ku)的(de)地電(dian)位(wei)反擊(ji)危(wei)害(hai)(hai)(hai)。

如果不考慮(lv)其他服務設施分(fen)流(liu)的因素（或引入(ru)處采用非金屬(shu)(shu)管道和(he)非金屬(shu)(shu)線路）的前提下，根據電(dian)阻耦合原理，雷擊建(jian)筑(zhu)物的全部雷電(dian)流(liu)在建(jian)筑(zhu)物的接地(di)裝置(zhi)和(he)室(shi)外箱變(bian)的地(di)之間(jian)分(fen)配。

根(gen)據相關試驗，施加雷(lei)電流I為200kA、10/350μs雷(lei)電流，建筑物(wu)和室外箱(xiang)變的接地(di)電阻R1=R2=30Ω時，電力電纜長度分別取50m、500m和1000m.

在沖擊(ji)電(dian)(dian)流(liu)(liu)的(de)初始(shi)階(jie)段，雷電(dian)(dian)流(liu)(liu)的(de)分配(pei)由系統(tong)的(de)電(dian)(dian)感確定(ding)，到沖擊(ji)電(dian)(dian)流(liu)(liu)的(de)波尾階(jie)段，電(dian)(dian)流(liu)(liu)的(de)變化(hua)率較小，電(dian)(dian)涌的(de)分配(pei)將由系統(tong)的(de)阻抗確定(ding)。

隨著室(shi)外(wai)電纜(lan)長度(du)增加，電源線路(lu)的(de)阻(zu)抗(kang)增大(da)，進入室(shi)外(wai)箱變(bian)接地裝(zhuang)置的(de)雷(lei)電流會(hui)相(xiang)應減小。因此，雷(lei)電流的(de)分配依據接地路(lu)徑(jing)的(de)阻(zu)抗(kang)分配，為方便(bian)估算(suan)，通常建筑物電氣裝(zhuang)置的(de)接地極和室(shi)外(wai)箱變(bian)接地極之(zhi)間按50%—50%分流原(yuan)則。

二是(shi)，室外箱變浪(lang)涌(yong)保護器的選配(pei)

浪涌電流進入(ru)箱變(bian)的低壓(ya)(ya)(ya)(ya)繞組后泄放入(ru)地(di)，低壓(ya)(ya)(ya)(ya)側(ce)侵入(ru)的雷(lei)電流在低壓(ya)(ya)(ya)(ya)繞組上的過(guo)(guo)電壓(ya)(ya)(ya)(ya)并(bing)不高(gao)，但是，變(bian)壓(ya)(ya)(ya)(ya)器(qi)低壓(ya)(ya)(ya)(ya)側(ce)的過(guo)(guo)電壓(ya)(ya)(ya)(ya)會在變(bian)壓(ya)(ya)(ya)(ya)器(qi)高(gao)、低壓(ya)(ya)(ya)(ya)繞組間發(fa)生電磁耦合，按(an)變(bian)壓(ya)(ya)(ya)(ya)器(qi)的變(bian)比變(bian)換(huan)到高(gao)壓(ya)(ya)(ya)(ya)側(ce)，形成高(gao)壓(ya)(ya)(ya)(ya)側(ce)的過(guo)(guo)電壓(ya)(ya)(ya)(ya)。這種低壓(ya)(ya)(ya)(ya)側(ce)遭雷(lei)擊變(bian)換(huan)到高(gao)壓(ya)(ya)(ya)(ya)側(ce)的過(guo)(guo)電壓(ya)(ya)(ya)(ya)稱(cheng)為(wei)正(zheng)變(bian)換(huan)過(guo)(guo)電壓(ya)(ya)(ya)(ya)。

由于(yu)變(bian)壓(ya)器(qi)高(gao)壓(ya)繞組的(de)(de)(de)絕緣裕度(du)遠低于(yu)低壓(ya)繞組，因(yin)此常會出現變(bian)壓(ya)器(qi)低壓(ya)側落雷，低壓(ya)側繞組未損壞，而高(gao)壓(ya)側繞組因(yin)正變(bian)換(huan)過(guo)電壓(ya)而損壞的(de)(de)(de)現象，因(yin)此，有必要在箱變(bian)的(de)(de)(de)低壓(ya)側設置SPD泄放(fang)電涌電流(liu)。

根據電(dian)涌(yong)電(dian)流(liu)的分配情況(kuang)，箱變的接地(di)裝(zhuang)(zhuang)置(zhi)需要泄放和建筑物相當的電(dian)涌(yong)電(dian)流(liu)。進入(ru)(ru)電(dian)源系統的總(zong)雷電(dian)流(liu)小(xiao)于(yu)進入(ru)(ru)建筑物接地(di)裝(zhuang)(zhuang)置(zhi)的總(zong)雷電(dian)流(liu)。因此，在(zai)室(shi)外箱變低壓側設置(zhi)不大于(yu)12.5kA、10/350μs的浪涌保(bao)護器。
