等電位連(lian)接(jie)是(shi)將分開(kai)的(de)諸金屬物體直接(jie)用連(lian)接(jie)導(dao)體或經浪涌(yong)保(bao)護器(qi)連(lian)接(jie)到防雷裝置上以(yi)減小雷電流(liu)引發的電位(wei)差，是建(jian)筑物(wu)內部(bu)防雷(lei)的(de)重要措(cuo)施之一，也是防雷(lei)工程中不(bu)可或缺的(de)組成部(bu)分(fen)。今(jin)天，鈞(jun)和電子(zi)分(fen)享等電位(wei)連(lian)接結構(gou)及導(dao)體，僅供參考。

一是(shi)，等電位連接的結構(gou)

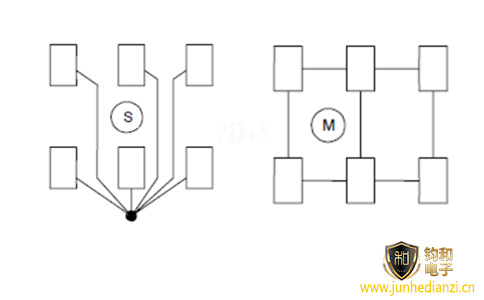

機房內(nei)電子信息設(she)備應作等(deng)電位連接(jie)。等(deng)電位連接(jie)的結構形式(shi)應采用S型(xing)、M型(xing)或它們的(de)(de)組合。電(dian)(dian)(dian)氣和電(dian)(dian)(dian)子設備(bei)的(de)(de)金(jin)屬外殼、機(ji)柜、機(ji)架、金(jin)屬管、槽、屏蔽(bi)線(xian)纜金(jin)屬外層、電(dian)(dian)(dian)子設備(bei)防靜(jing)電(dian)(dian)(dian)接(jie)(jie)地、安全保護接(jie)(jie)地、功能性接(jie)(jie)地、浪涌保護器(qi)接(jie)(jie)地端等均應以最短的(de)(de)距(ju)離與S型(xing)結構(gou)的(de)(de)接(jie)(jie)地基準點或M型(xing)結構(gou)的(de)(de)網格(ge)連接(jie)(jie)。機(ji)房等電(dian)(dian)(dian)位連接(jie)(jie)網絡應與共用(yong)接(jie)(jie)地系(xi)統連接(jie)(jie)。結構(gou)如下：

二是，等電位的設(she)置要(yao)求

1.在LPZ 0_A或LPZ 0_B區與LPZ 1區交界處(chu)應(ying)設(she)置(zhi)總等(deng)電位接地端子板，總等(deng)電位接地端子板與接地裝置(zhi)的連(lian)接不應(ying)少于兩處(chu)；

2.每層樓(lou)宜設置樓(lou)層等電位(wei)接(jie)地端(duan)子(zi)板；

3.電子信息系統設備機房應(ying)設置局部等電位接地(di)端(duan)子板。

三(san)是，等電位(wei)連(lian)接導體及截面積

各類等電位(wei)接地(di)端子(zi)板之間的連接導體宜采用多股(gu)銅芯導線或(huo)銅帶。連接導體最小截面積如下(xia)：

1.垂直(zhi)接(jie)地干(gan)線，采(cai)用(yong)多股(gu)銅(tong)芯導(dao)線或銅(tong)帶(dai)，最小截面積為50mm²；

2.樓層端(duan)子(zi)板與機(ji)房局部端(duan)子(zi)板之間的連接導體(ti)，采用多股銅芯導線或銅帶，最小截面積為16mm²；

3.機房局部端(duan)子板之間的連接導體(ti)，采用(yong)多股銅芯(xin)導線，最小截面積為(wei)16mm²；

4.設備與機房等電位連接(jie)網絡之間的連接(jie)導體，采用多(duo)股銅芯導線，最(zui)小截面積為6mm²；

5.機(ji)房(fang)網(wang)格，采用銅箔(bo)或多股銅芯導體，最小截(jie)面積為(wei)25mm²。
