智能防(fang)雷(lei)(lei)(lei)監測(ce)系(xi)(xi)統(tong)是(shi)在(zai)綜合防(fang)雷(lei)(lei)(lei)（含直擊雷(lei)(lei)(lei)和感應(ying)(ying)雷(lei)(lei)(lei)防(fang)護(hu)）基礎上融合了“物聯網”和“大(da)數據(ju)”等技(ji)術，提升了防(fang)雷(lei)(lei)(lei)安全管(guan)理手段，節約(yue)管(guan)理成(cheng)本，是(shi)各(ge)行(xing)業在(zai)物聯網時(shi)代的首(shou)選(xuan)。今(jin)天鈞(jun)和電子(zi)為(wei)您分享(xiang)智能防(fang)雷(lei)(lei)(lei)監測(ce)系(xi)(xi)統(tong)在(zai)高速(su)公路收費站中的應(ying)(ying)用。

一、高(gao)速公路收費站建筑物組(zu)成(cheng)及特(te)點

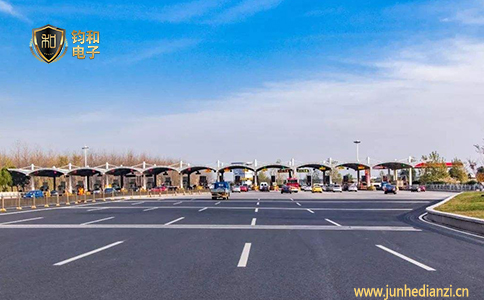

高速公路收(shou)(shou)費站建筑物主要由收(shou)(shou)費棚(peng)、辦公大樓和收(shou)(shou)費廣場(chang)等組成(cheng)，各(ge)部分建（構）筑物的(de)組成(cheng)如(ru)下：

（一(yi)）收費棚(peng)區域

主要由ETC、MTC出入口車道組成，收費車道機電設備集中安裝在收費島上。

（二）辦公樓(lou)

辦公(gong)大樓內通(tong)常設有(you)通(tong)信(xin)機房、收費電源(yuan)進線室、通(tong)信(xin)系統設備(bei)、服務器、交(jiao)換機、UPS等設備。

（三）收費(fei)廣場

收費廣場上有攝像機立(li)柱、高(gao)桿燈、可變信(xin)息情報板等機電設施。

上述高速公(gong)路(lu)收費站的(de)(de)(de)各(ge)個區域分屬于不同的(de)(de)(de)防(fang)(fang)雷(lei)區域，而且收費站分布廣(guang)泛，多數(shu)處于空曠地帶，應(ying)采取綜(zong)合防(fang)(fang)雷(lei)措施，電源及信號系統都(dou)應(ying)采取適配(pei)的(de)(de)(de)浪涌保護器，并(bing)做好(hao)日常防(fang)(fang)雷(lei)裝置的(de)(de)(de)在線監測，在降低檢測成本的(de)(de)(de)基礎上保證持(chi)續(xu)有效的(de)(de)(de)防(fang)(fang)雷(lei)安全。

二、高速公路收費站防雷系統存(cun)在的(de)常見問題

（一）直(zhi)擊(ji)雷防護(hu)裝(zhuang)置方面

1.配(pei)電(dian)房(fang)、收費棚、辦公(gong)樓(lou)（機房(fang)所在的辦公(gong)樓(lou)）等建筑物屋頂上避雷(lei)帶未按設(she)計規范施工，如沒(mei)有避雷(lei)帶或避雷(lei)針(zhen)，或者，有安裝避雷(lei)帶但未焊接到建筑物結構(gou)柱(zhu)主(zhu)筋(jin)也沒(mei)有安裝專用引下線等，雖(sui)然有接閃器，但沒(mei)有引下線導致(zhi)外部(bu)防雷(lei)措施失(shi)效；

2.在收費島遠端的機電設備或者新增ETC車道的天線立柱等超過了接閃器的保護區域，導致保護區范圍外的設備容易受雷電危害。

（二）感應雷(lei)防護(hu)方面

1.電磁屏蔽

后期新接入(ru)的電纜未做屏蔽(bi)、未埋(mai)地敷(fu)設(she)進入(ru)機(ji)房，進入(ru)機(ji)房界面(mian)的電纜屏蔽(bi)層未接地、光(guang)纜加強(qiang)芯(xin)未接地等進入(ru)不同防雷(lei)分(fen)區界面(mian)沒有(you)接地的情況。

2.等(deng)電位(wei)連(lian)接

機房內(nei)的新增(zeng)設(she)備沒(mei)有與其他設(she)備做等(deng)電位連接，或者收費島(dao)上的所(suo)有金屬件，包含機電設(she)備、崗亭等(deng)，未做等(deng)電位連接后接地，以消除各(ge)設(she)備間或設(she)備端口間和金屬件之間的電位差。

3.浪涌保護器(qi)

浪涌保護器的(de)防(fang)雷(lei)模塊(kuai)失效未及時更換，或者防(fang)雷(lei)模塊(kuai)被(bei)拆除或短接(jie)，接(jie)地線(xian)未連接(jie)等，導致線(xian)纜中(zhong)的(de)雷(lei)電(dian)流無法逐(zhu)級泄放入地，存在電(dian)位差，危(wei)害人身安(an)全和損壞設備。

（三）防雷檢測

防(fang)(fang)雷(lei)檢(jian)(jian)測(ce)主要依靠(kao)人(ren)工進行(xing)檢(jian)(jian)測(ce)，多數每年(nian)進行(xing)一次常規防(fang)(fang)雷(lei)檢(jian)(jian)測(ce)，成本高(gao)、速度慢，且無法及時(shi)了解(jie)防(fang)(fang)雷(lei)裝(zhuang)置(zhi)的運行(xing)狀態，導致維修之后，存在(zai)防(fang)(fang)雷(lei)安全隱患。

三、高速公路收費站(zhan)的智能(neng)防雷解決方案

針對高速公路(lu)收(shou)費站目前存(cun)在的普遍現象，其智能防雷(lei)解(jie)決方案如下(xia)，僅(jin)供參考。

（一(yi)）綜合防雷解決方案

1.外部防雷

接閃器（包括避(bi)(bi)雷(lei)針、避(bi)(bi)雷(lei)帶）、引(yin)(yin)下(xia)(xia)線(xian)(xian)（包括建筑(zhu)(zhu)物鋼(gang)筋、專用引(yin)(yin)下(xia)(xia)線(xian)(xian)）、接地(di)裝置（接地(di)體(ti)、地(di)網）等(deng)等(deng)，其主要的功能(neng)是為了確保(bao)建筑(zhu)(zhu)物本(ben)體(ti)免受直擊雷(lei)的侵(qin)襲，將可能(neng)擊中建筑(zhu)(zhu)物的雷(lei)電通過(guo)避(bi)(bi)雷(lei)針、避(bi)(bi)雷(lei)帶、引(yin)(yin)下(xia)(xia)線(xian)(xian)等(deng)泄放入大地(di)。

2.內部防雷

內部防(fang)(fang)雷(lei)系統(tong)是指對(dui)電(dian)(dian)(dian)源、信(xin)號線纜以及輔(fu)助設(she)施(shi)的感應雷(lei)防(fang)(fang)護和各種接地(di)處(chu)理(li)，通過在(zai)設(she)備的前(qian)端(duan)安(an)裝適配(pei)的浪涌保護器，將雷(lei)電(dian)(dian)(dian)流阻攔(lan)在(zai)外，將感應電(dian)(dian)(dian)流安(an)全泄(xie)放入地(di)，并(bing)使(shi)設(she)備、線路與大地(di)形成一個有條件(jian)的等電(dian)(dian)(dian)位體，從而保護建筑物(wu)內部的設(she)備以及人員的安(an)全。

內部防雷(lei)和外(wai)部防雷(lei)是綜(zong)合運行，共同發揮(hui)作用的。

（二）智能防雷監測系統

為了解決防(fang)(fang)雷(lei)(lei)檢測(ce)不及時(shi)、檢測(ce)成(cheng)本高、檢測(ce)難度大等(deng)問題，我們可借助智能(neng)化監測(ce)手段，采(cai)用“智能(neng)防(fang)(fang)雷(lei)(lei)監測(ce)系統”，可隨時(shi)隨地了解防(fang)(fang)雷(lei)(lei)裝(zhuang)(zhuang)置(zhi)（包(bao)括浪(lang)涌保(bao)護器、接地裝(zhuang)(zhuang)置(zhi)及直擊雷(lei)(lei)防(fang)(fang)護裝(zhuang)(zhuang)置(zhi)）的運行情況(kuang)，對已損壞、失效的防(fang)(fang)雷(lei)(lei)裝(zhuang)(zhuang)置(zhi)進行及時(shi)、定點維修，確保(bao)防(fang)(fang)雷(lei)(lei)安(an)全。該(gai)系統的主要功能(neng)如下：

1.實時(shi)監測接地網(wang)的電(dian)阻值變(bian)化

季節天氣(qi)的(de)變(bian)化及金屬接地體腐蝕會導致(zhi)接地電(dian)阻值(zhi)發生變(bian)化，當監測到接地電(dian)阻變(bian)化波動很大，或長(chang)時間超(chao)出要(yao)求的(de)電(dian)阻值(zhi)，說明該接地網出問題了(le)，應進(jin)行檢查(cha)維護(hu)。

2.實時監測浪涌保護器的(de)運行狀態(tai)和故障位置

實(shi)時監測系統內所有SPD運行狀態和故障具體位置，監測到SPD失效時發出警報，管理人員可實時掌握安全監測數據并及時處理故障點，提高巡檢效率和質量，確保防雷設備持續有效。
    3.實時監測雷擊電流峰值

過電(dian)壓次(ci)數(shu)，SPD泄(xie)放(fang)高壓脈(mo)沖電(dian)流(liu)次(ci)數(shu)，用于分析該區(qu)域(yu)雷電(dian)活動(dong)頻率，為將來(lai)優化(hua)防雷方案(an)提供數(shu)據支撐。

4.監(jian)測溫度、濕度等(deng)數值。

智(zhi)(zhi)能防雷監測系(xi)(xi)統(tong)還可根據用(yong)戶的獨特要求，對接(jie)到(dao)動環監測系(xi)(xi)統(tong)及其他智(zhi)(zhi)能監測系(xi)(xi)統(tong)中(zhong)，實現數據的共享(xiang)，共同構(gou)筑安(an)全管理(li)系(xi)(xi)統(tong)。

更多智能(neng)防雷解決方(fang)案請(qing)隨時關注鈞和電(dian)子(zi)網站(zhan)hld5.cn或撥打電話15943048260進行咨詢。
